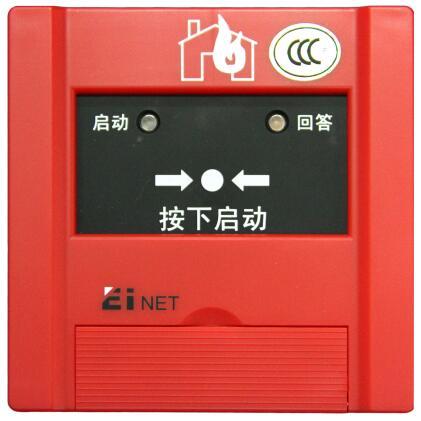

蚌埠依爱J-SAP-EIN22型消火栓按钮
J-SAP-EIN22型消火栓按钮内置CPU和智能软件，通过总线向火灾报警控制器发送启泵控制信号，点亮“启动”灯，并可根据消防泵反馈信号点亮“回答”指示灯。内置按钮开关，可通过机械操作机构使其动作并自锁，通过工具使按钮复位；具有一组常开触点，供启动消防泵使用，当压下启动零件时，触点闭合。满足国标GB16806-2006《消防联动控制系统》有关要求，工作稳定可靠。
一，性能特点
电子编码，**ID，控制器在线编址或编码器设地址，自动登录。
插拔式结构，便于安装。
采用工具复位。“回答”灯既可通过火灾报警控制器点亮，也可根据消防泵运行状态由外部DC24V直接点亮。
支持“数字总线”通讯协议。
二，主要技术指标
使用环境温度：10C+55C 使用环境湿度：＜95RH（不凝露）
总线工作电压： 24V脉动电压 内部按键触点容量：DC24V/0.1A
监视电流：≤0.35mA 总线长度：≤2000m
报警电流：≤0.85mA 线 制：两总线,无极性
外壳防护等级：IP30
三，外形及安装尺寸
四，安装与接线
安装
消火栓按钮应安装在明显和便于操作的墙上或消火栓箱内，距地高度1.5m，安装应牢固，不得倾斜，应防止水溅、水淋；外接导线应留有0.10m的余量，端部应有明显标志。
将按钮底座用两只M4螺钉按照箭头方向固定在墙面上，底座上接好线后，将按钮插在底座上。若想安装更牢固，可打开翻盖，用ST3.5x25自攻钉将按钮固定在底座上。拆卸时请捏住按钮左右两侧的下部向外拔。
接线
应选用截面积不小于1.0mm2 的多股铜芯双绞线，总线最长距离不大于2000米。
底座上“S+”、“S-”分别为总线正、负极输入端子，“S+”、“S-”接入EI系列火灾报警控制器的回路总线（无极性连接）。
“NO”和“COM”为按键的一组常开点，根据需要使用。
产品出厂时，已将跳线器插于X2、X3的“内”,回答灯通过火灾报警控制器点亮，无需另接DC24V线；将跳线器插于X2、X3的“外”时，回答灯由外接DC24V电源点亮，需将“RUN+”接DC24V+，“RUN-”接DC24V-。
每个接线端子所接导线数量应不大于2根。
注：本产品不适用于室外、潮湿场所以及可能对壳体造成腐蚀、破坏的场所。
