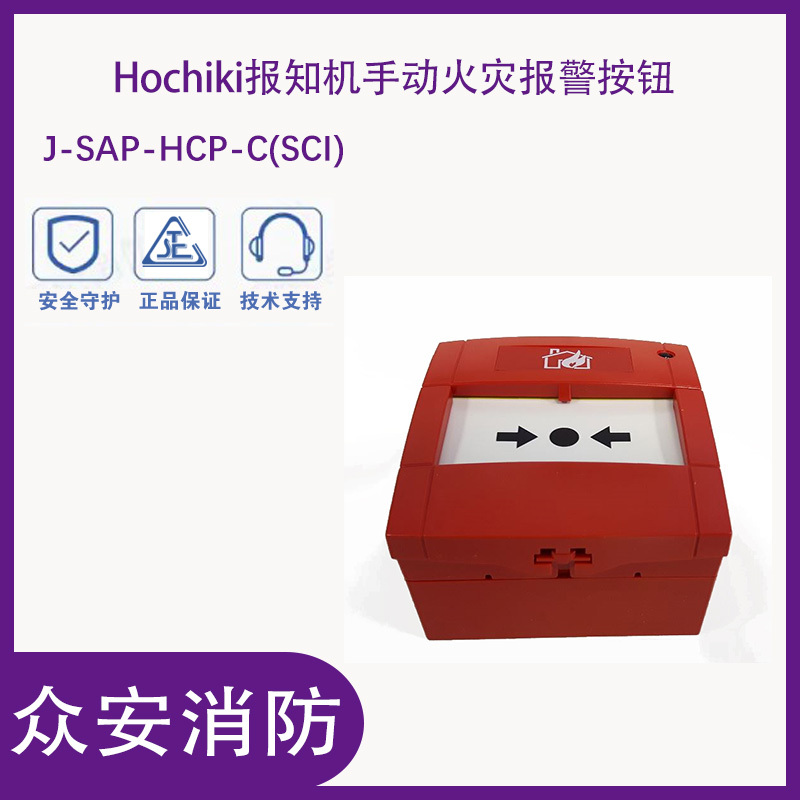

Hochiki报知希J-SAP-HCP-C(SCI)智能型手动火灾报警按钮

一，介 绍：

       J-SAP-HCP-C(SCI)型手动火灾报警按钮采用报知机 ESP 智能通讯协议。J-SAP-HCP-C(SCI)在前面板外壳的右上角配置了一个红色 LED 灯，在正常监视时闪亮；报警时常亮。按钮通过按压符 合标准的非易碎元件（塑料）启动；启动后，产生一个高级别 ESP 中断，使控制器快速接收火警信号并报警。按钮内置有测试功能，通过测试钥匙从按钮下方插入进行测试。两个接线端子块使回路接线非常简单、方便。

按钮用 TCH-C100 便携式地址编码器快速编码并且按钮可以嵌入安装。

二，规 格

名 称： 手动火灾报警按钮

型 号： J-SAP-HCP-C(SCI)

执行标准： GB19880 - 2005

工作电压： 17 － 41VDC

监视电流： 220μA

报警电流： 5mA

通讯方式： ESP 数字通讯协议，双线总线方式

工作温度： -10℃ － +50℃

储存温度： -30℃ － +60℃

**湿度： 98%RH － 非结露（40℃）

IP 防护等级： IP24 颜 色： 红色

外壳材质： 改性聚苯醚

重 量： J-SAP-HCP-C(SCI) : 110g   SR3T/TJ(CN) : 75g

尺 寸： J-SAP-HCP-C(SCI) only : W89×H93×27.5 mm

SR3T/TJ(CN) : W89×H93×32 mm

三，特 点：

快速响应

配置状态监视灯

标配非易碎元件

用 TCH-C100 便携式编码器编址

嵌入或表面安装

四，注 意：

报知机 J-SAP-HCP-C(SCI)型手动火灾报警按钮只兼容 ESP 通讯协议，只能与支持 ESP 协议的控制器配合使用。此手报按钮只适宜在室内使用。重要提示：不要对此产品使用润滑剂、清洁溶剂或以石油制成产品。

设定地址

工作之前确保每个设备都有**的地址。注意地址在接入回路前后都可以设定，但是不能对回路通电。设定地址时，连接 TCH-C100 便携式编码器和手报按钮背后的编址端子（见图 4），用常规方法设定地址（编址详情见 TCH-C100 说明书）。编址完成后，断开编址接线。

报警确认灯

具有一个火灾报警确认灯，正常监视状态时，红色闪亮。火灾状态按下时，红色常亮。信号线输出端线路短路状态时，黄灯常亮。

巡检模式

J-SAP-HCP-C(SCI)通过巡检灯闪烁表示按钮处于正常工作状态，常亮表示被触发报警。

五，安装和接线

嵌入安装：J-SAP-HCP-C(SCI)可与标准 86mm 开关盒配合安装，推荐安装盒深度最小为 25mm。

表面安装：可与标准配套的 SR3T/TJ(CN)型安装底盒配合安装，SR3T/TJ(CN)底盒带有电话插孔的接线端子。

如果表面安装，通过按钮背面的四个螺丝孔把背盒安装到按钮上，注意螺丝不要拧得太紧。背盒上有一个大圆进线孔。把按钮安装到背盒上之前，用测试钥匙打打开下部外罩（见图 1）。卸下下部外罩（见图 2）。取下非易碎元件露出背盒得螺丝孔（见图 3）。

不管嵌入安装还是表面安装，用接线端子块连接按钮与回路总线，注意端子块可以取下来以方便接线。（见图 4）

按下图所示连接回路总线（见图 5）。端子块得压接孔**允许 2.5mm2 线径，所以回路总线线径不得超过 2.5mm2。接线完成后，把手报按钮用附送的黑长螺丝与背盒固定。

更换非易碎元件(顶部有黄条).

把外罩放在按钮的下半部上，使外罩内部的锁定突起与按钮主体内的锁定槽对齐（见图 6）。从两侧把外罩推入位。再把外罩滑入主体，听到“咔”的一声说明已到位。

测试

用随机附送的测试钥匙从按钮底部测试孔插入使下部外罩打开；非易碎元件将落下，模拟手报

按钮报警（见图 1）。要复位按钮，首先取出钥匙并把下部外罩（和非易碎元件）滑回位。（见图 7）

启动后复位

按钮被启动后复位，首先把测试钥匙插入测试孔使下部外罩打开，取出钥匙。下部外罩向上滑动（和元件一起）回原位（见图 7）。
