泛海三江J-SAP-M-A62G-Ex隔爆型手动火灾报警按钮
一，产品概述：
1.1J-SAP-M-A62G-Ex型手动火灾报警按钮（以下简称手报）主要配合智能二总线控制器使用。当人工确认发生火情后，按下此按钮，即可向火灾报警控制器发出报警信号，火灾报警控制器接收到报警信号，将显示出按钮的编码地址及设备状态。正常运行时红色指示灯闪亮，火警时红色火警指示灯常亮。
1.2手报防爆类型为隔爆型，符合GB/T3836.1-2021《爆炸性环境第1部分：设备通用要求》和GB/T3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的有关规定，适用于石油、化工行业等有防爆要求的1区及2区使用。手报内置微处理器，支持电子编码。
二，产品特点
2.1防爆类型为隔爆型。
2.2全电子编码，可通过编码器现场改写。
2.3上盖和底座间可旋转4个方向相互配合使用。
2.4手报提供无源输出触点，可通过中间继电器直接控制外部设备。
2.5手报上的按片在按下后可用专用工具复位，不会破碎，可重复使用。
2.6无极性二总线连接，安装、维护方便。
2.7手报具有**ID码，维护简单方便。
三，产品技术参数
执行标准：GB19880-2005、GB/T3836.1-2021、GB/T3836.2-2021
防爆标志：ExdbIICT6Gb
防护等级：IP66
适用爆炸环境：含有II类A、B、C级T1~T6组可燃气体或蒸汽与空气形成的爆炸性混合物的1区、2区危险场所
工作方式：无极性二总线
工作电流：监视状态＜300uA，报警状态＜1mA
输出触点：容量0.1A/30VDC，常开触点
外型尺寸：154×136×90（mm）
编码方式：电子编码，编码地址1～324任选
重量：约1.15kg（带底座）
启动零件：重复使用型金属按片，启动后可用专用工具人工手动复位
启动方式：人工按下按片
使用环境：户外，温度－40°C～＋70°C，相对湿度≤95%(40°C±2°C无凝露)
编码方式：通过编码器可现场编码，地址编码1～324任选
工作指示：红色火警指示灯，巡检时火警指示灯闪亮，报警时火警指示灯常亮
配接主机：火灾报警控制器。
电气接口：2-M20×1.5

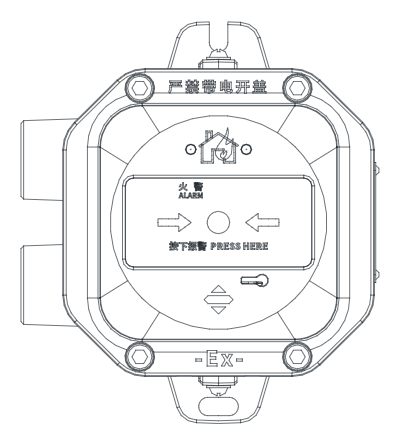

四，产品外观及尺寸
4.1单位：mm
五，产品使用与工程应用
5.1接线端子说明：
5.2使用方法：把手报L1和L2端口接到控制器总线上，可把CON1和CON2端口当作开关使用，**可带0.1A/30VDC负载。
5.3手报使用方法：
报警：当人工确认有火警时，按下手报面板上的按片，手报报警，同时常开触点CON1端、CON2端闭合。手报报警后，火警指示灯将常亮。
恢复：将解锁钥匙插入钥匙孔逆时针旋转，按片恢复原状。复位控制器，手报恢复到正常监视工作状态。
5.4地址编码：将编码器输出端L+和L-接到手报L1和L2上，把编码器设定为编码功能，编制正确的地址码，按下“编码”键，完成地址编码设置。注：详情请参阅编码器说明书。
六，产品安装与调试
6.1 按照国家标准GB50116-2013《火灾自动报警系统设计规范》和GB50166-2019《火灾自动报警系统施工及验收标准》中的相关规定和要求确定手报的安装位置、安装间距和数量。
6.2 安装与调试的具体方法如下
确认手报类型与控制器主机类型相匹配；
按图纸要求把底座安装在墙壁上或抱管安装；
按施工图纸上所标注的手报地址号,使用编码器对手报编码；
切断控制器电源，按施工图纸，将配接端子正确接线后插到手报上；
将手报上盖嵌入底座，使用4颗内六角圆柱头螺钉M6X12锁紧；
待全部产品安装完毕，确认无误后，接通控制器电源，进行自动登录操作；
自动登录正常后，手报红色指示灯约12秒闪烁一次，表明手报已开始正常工作；
按手报使用方法（见5.3）进行正常报警和恢复测试。
