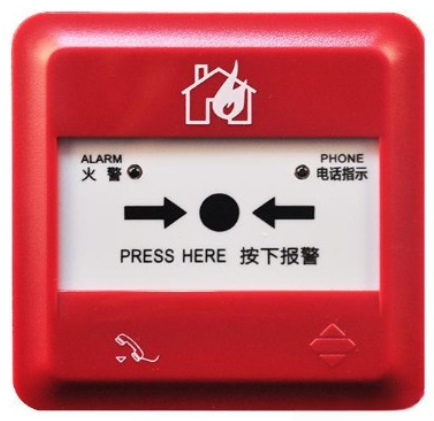

泛海三江J-SAP-M-A62K手动火灾报警按钮

一、J-SAP-M-A62K手动火灾报警按钮特性

　　两线制

　　采用上、下盖结构设计，安装简单方便

　　非编码型

　　自带二线制电话插孔（配接标准Ф6.3单声道音频插头）

　　报警方式为按压式，可用专用工具复位，可重复使用

　　提供无源输出触点，可通过继电器直接控制其它外部设备

　　须配DZ-A62K底座使用

　　可通过JK-A52模块接入火灾报警控制器

二、J-SAP-M-A62K手动火灾报警按钮参数

　　工作电压--DC24V

　　监视电流--0mA

　　报警电流--＜25mA

　　输出触点容量--0.1A DC30V，常开触点

　　布线要求--RVS线≥1.5mm2

　　使用环境--温度：-10℃～+55℃；相对湿度：≤95%（40℃±2℃无凝露）

　　外形尺寸--90mm×90mm×43mm（含底座）

　　重量--约112g

　　壳体材料-ABS，红色

三、J-SAP-M-A62K手动火灾报警按钮接线图

　　注意：普通型手报需要通过JK-A52接入火报回路，末端必须加装4.7K电阻，否则会报开路故障。
