核中警J-SAP-M-HJ310型手动火灾报警按钮

一、概述

　　J-SAP-M-HJ310型手动火灾报警按钮（以下简称报警按钮）为户内型报警按钮。安装在公共场合，当人工确认火灾发生后按下报警按钮上的有机玻璃片，点亮火警确认灯，并向控制器返回火灾报警信息，控制器接收到报警信号后，显示出报警按钮的编号或位置并发出报警音响，进入报警状态。

二、J-SAP-M-HJ310型手动火灾报警按钮特点

　　用拔插式结构设计，安装简单方便。

　　无极性二总线制负载，采用电子编码（地址范围0－255号）。

　　报警按钮上的有机玻璃片在按下后可用专用工具复位，以重复使用。

　　设有电话插孔，可利用电话手柄与控制中心通讯。

　　用拔插式结构设计，安装简单方便。

　　无极性二总线制负载，采用电子编码，编码范围0-255。

　　报警按钮上的有机玻璃片在按下后可用专用工具复位，以重复使用。

　　设有电话插孔，可利用电话手柄与控制中心通讯。

三、J-SAP-M-HJ310型手动火灾报警按钮结构特征与工作原理

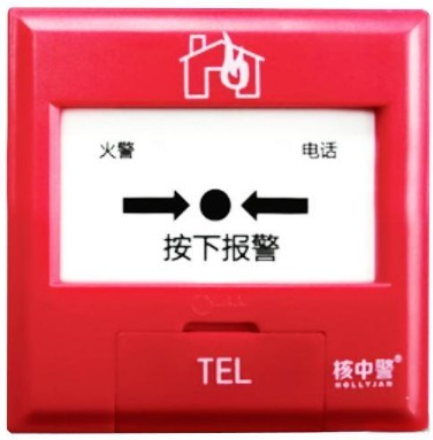

　　报警按钮的外形示意图如图4.3所示。

　　工作原理

　　本报警按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测及与控制器通讯功能。当单片机检测到按钮按下后，点亮火警确认灯，并向控制器传送火警信息。

四、J-SAP-M-HJ310型手动火灾报警按钮技术参数

　　工作电压：20－28V(DC)

　　工作电流：监控电流≤0.45mA报警电流≤0.8mA

　　使用环境：温度：-10℃～+50℃相对湿度≤95%，不凝露

　　外形尺寸：85mm×85mm×40mm

　　重量：105g(含底壳）

        执行标准：GB 19880-2005

五、J-SAP-M-HJ310型手动火灾报警按钮安装方法与布线方式

　　安装方法：

　　报警按钮安装示意图如图4.4、4.5所示。

　　4.4报警按钮安装示意图图4.5端子示意图

　　报警按钮的底座示意图如图9所示。端子说明：

　　3、4：无极性信号二总线接线端子。

　　1、2：电话插孔接线端子。

　　待底座安装牢固后，将报警按钮按其底座示意方向，将其垂直插入底座内，并插到位即可。

　　布线要求：L+、L-可选用截面积不小于1.0mm2的RVS双绞线。
