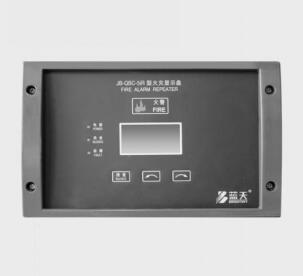

蓝天JB-QBC-5iR火灾显示盘(船用型)

一，特点

1、壁挂式或嵌入式安装、体积小、美观自然。

2、大屏幕液晶显示(房间号、探测器号、回路号)。

3、可编程设置探测器与房间的对应关系)。

4、人机界面友好。

5、支持汉字拼音输入法。

6、接线简单,采用四线制，二根电源线，二根串行通讯线。

7、功耗低（正常监视状态≤1.5W）。

二，技术参数

工作电压：DC24V

功耗：监视态MonitorState：≤1.5W，报警态AlarmState：≤2.4W

信号传输距离：≤1500m

布线方式：

信号线采用截面不小于1.5mm2的阻燃双绞铜芯导线，

电源线采用截面不小于2.5mm2的阻燃铜芯导线。

工作环境：

温度：5℃~+55℃

相对湿度：≤95%

外形尺寸：290×180×51

重量：12Kg

防护等级：IP22

三，连线示意图
