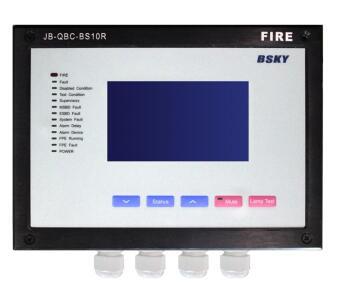

蓝天JB-QBC-BS10R型火灾显示盘(船用)

一，概述

1、火灾显示盘用于显示系统中的所有报警信息，包括火警，故障，隔离，测试，监管等。

2、火灾显示盘只能用于显示报警信息，可以通过手动查询所有报警信息，及消除火灾显示盘的报警声音。

二，技术参数

电源：DC24V±10%

功耗：监视状态：≤1.5W；报警状态：≤2.4W

火灾报警控制器与火灾显示盘之间的通迅线距离：≤1500米

电缆：电源线和信号线均采用大于1.5mm2的屏蔽线

安装方式：壁挂式/嵌入式

工作温度：5℃~55℃

相对湿度：≤95%

尺寸：245×176×102（高×宽×厚）mm

重量：约2.2千克

防护等级：IP44

三，火灾显示盘的安装尺寸

火灾显示盘前面板的安装尺寸与火灾报警控制器前面板的安装尺寸相同，壁挂式安装尺寸如下图：

嵌入式安装型式

壁挂式安装型式

四，火灾显示盘的接线端子图和连线示意图：
