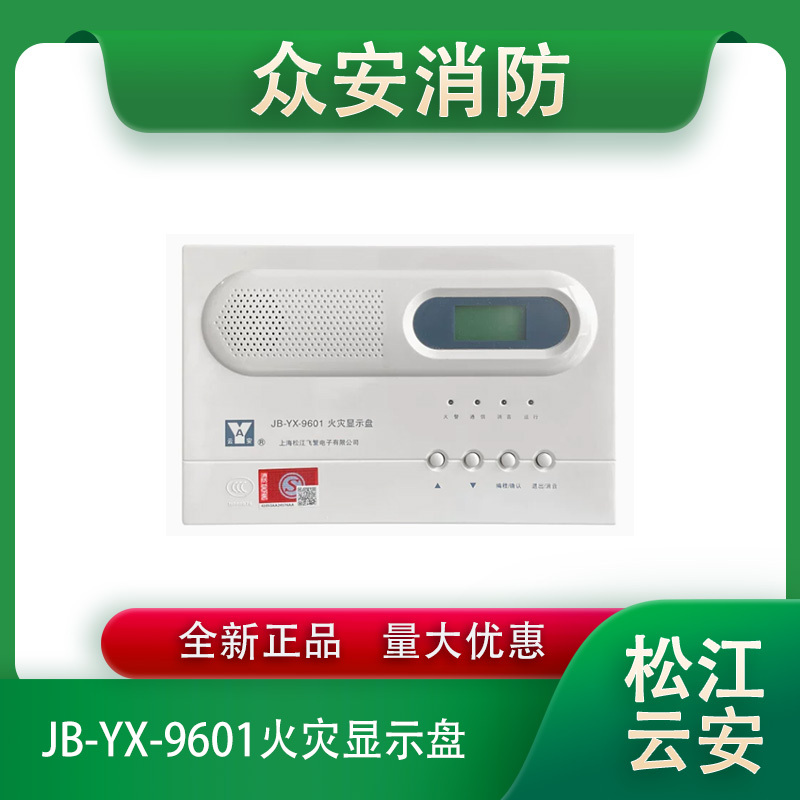

松江云安JB-YX-9601火灾显示盘（液晶型）

一、概述

JB-YX-9601火灾显示盘(液晶型)是本公司生产的9000型火灾报警控制系统的配套设备。每台控制器最多可带252台系统型JB-YX-9601型火灾显示盘，每台JB-YX-9601型火灾显示盘最多显示252个探测点。

二、性能特点：

1）能接收并显示由控制器发给本火灾显示盘火警点的汉子数据信息。探测点发生火警时，火灾显示盘的火警灯亮，同时发出火警音（可消音）；液晶的背景光自动打开。

2）控制器的探测器属性编程中必须将层显号、点号及探测器描述编写得准确而明白，便于消防值班人员掌握。

3）按“退出”键，可使火灾显示盘返回正常监视状态。

三、技术参数：

1、工作电压：DC24V（由控制器的外控电源提供）

2、监控电流：≤5mA（液晶的背景光打开时）

3、工作电流：≤15mA（报警显示状态时）

4、使用环境：温度0℃～45℃，相对湿度≤95%（40℃±2℃）

5、显示范围：≤252点

6、显示方式：显示汉字地址。（最多由8个汉字组成）

7、总线长度：≤1500m（采用本厂的通讯协议，由层显回路板带）

8、外形尺寸：245mm x 160mm x 45mm（安装方式采用壁挂式）

9、机壳颜色： 象牙白

四，接线示意图：
