北大青鸟JBF-137D中继模块非编址探测器接入模块

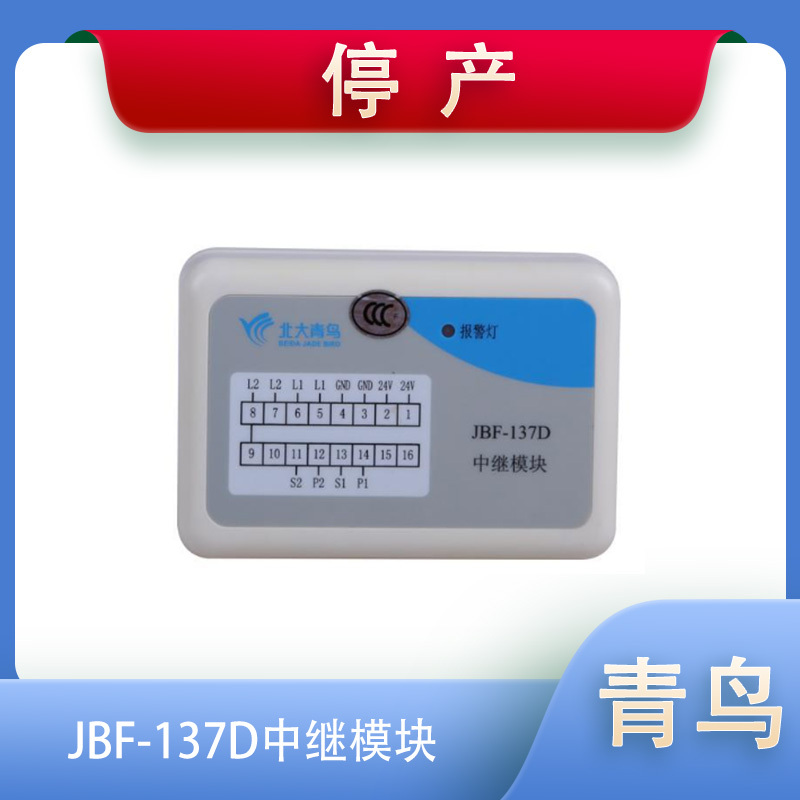

一、设备外形：
二、功能特点：
内置微处理器；
稳定性高，抗干扰能力强；
它是用来连接各类非编址探测器专用输入模块；
通过专用电子编码器编址,编址范围（1-200）；
四总线通讯方式，其中信号总线无极性，电源线有极性；
插拔式结构，可像安装探测器一样先将底座安装在墙上，便于施工、维护。
三、技术指标：
工作电压 DC 19-28V
控制器提供，调制型
工作温度 -10…+50℃
贮存温度 -20…+50℃
相对湿度 ≤95%(40±2℃)
监视电流 ≤300μA （24V）
报警电流 ≤300μA （24V）
确认灯监视状态瞬时闪亮，报警常亮（红色）
外形尺寸 120mm 长 × 82mm 宽 × 44mm 高
线 制信号线二总线，无极性，电源二总线有极性；
可配接探测器每只模块后可连接 JBF-3110/C ≤20 只或配接非编址线型红外束感烟探测器 1 只；
执行标准 GB16806-2006《消防联动控制系统》
四、安装与接线：
JBF-137D 多功能输入编码接口模块采用明装方式，步骤如下：
在安装位置将模块盒固定（使用 M4 螺钉），安装孔距为 65mm；
将端子 5（6）、7（8）接在控制器总线 L1、L2 上。1（2）接 24V 电源正、3（4）接 24V 电源负；
探测总线采用 ZR-RVS-2×1.0-1.5mm2双绞线；
使用专用的编码器设定地址码（1-200）；
将所监视非编址感温探测器串连在模块 11 、14 端子上，并且必须在最后一个非编址探测器的 1 和 4 端加 4.7KΩ 终端电阻。
接线端子示意：
L1（5、6）、L2（7、8） 接两总线，无极性；1（2） 接 24V 电源正、3（4）接 24V 电源负； S2（11）和 P1（14）接非编址感温探测器或非编 址线型红外光束感烟探测器；
JBF－137D 与非编址感温探测器 JBF－3110/C 连接示意图：
JBF－137D 与 JTY-H-VDC1382A 线型光束感烟探测器连接示意图：
