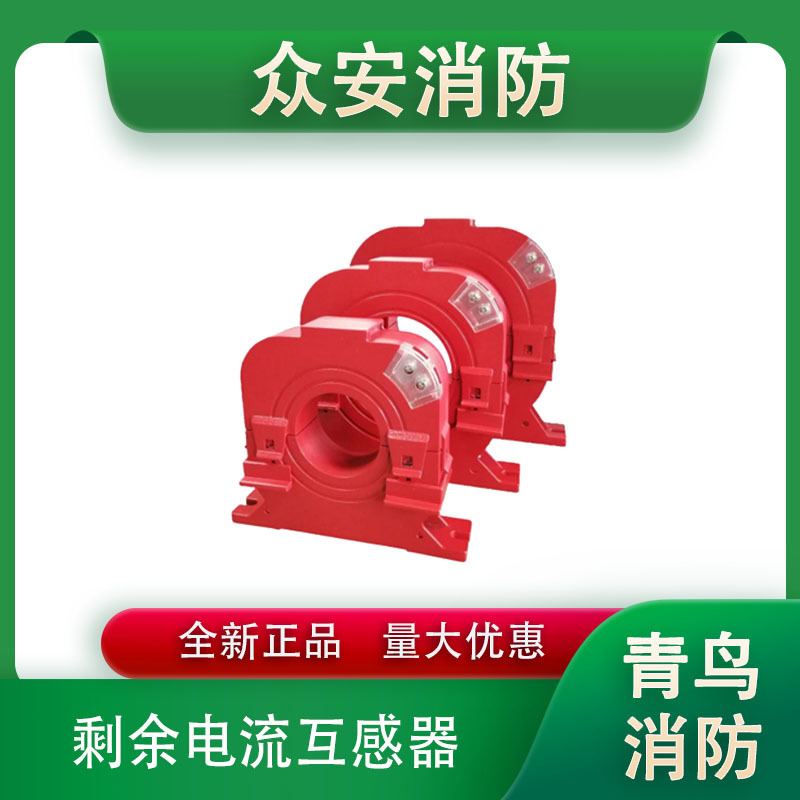

青鸟JBF-CTZ3-100/250/400/630剩余电流互感器

一，概述：

       JBF-CTZ3 系列剩余电流互感器为开口式设计，专用于电气火灾项目改造。可以与 JBF6189 组合式电气火灾监控探测器配套使用，能够对低压线缆剩余电流信号进行检测。该型互感器安装方便、线性度好、平衡性优良、抗干扰能力强。,

1，双绞线：布线规格严格把控

       开口剩余电流互感器与探测器之间的信号线应采用双绞线，建议线径不得小于 1.0mm²，长度不大于3m。

2，高兼容：一体分体同时兼容,

       在开口剩余电流互感器的顶部可以搭载探测器模块，可以兼容一体式和分体式电气火灾监控探测器。

二，安装说明

1.本产品应安装在户内干燥的环境中，安装时应确保设备安装牢固，定期检查设备是否正常运行。

2.为了安全，安装前，请断开主电源。若必须带电作业时，作业人员必须穿戴好防护工具，在有人监护的情况下严格按照电工带电作业标准进行操作。

3.安装开口剩余电流互感器时应确保被检测供电线缆回路必须全部穿过开口剩余电流互感器贯穿孔，等电位线（或接地线）不可穿过开口剩余电流互感器贯穿孔。

4.在闭合开口剩余电流互感器两部分时，一定保证铁芯端面部位洁净，一尘不染。

5.产品防跌落、防暴力。

6.开口剩余电流互感器与探测器之间的连线不允许开路。

7.开口剩余电流互感器的所有安装应符合产品本身适用的环境条件，同时也要符合施工规范要求。
