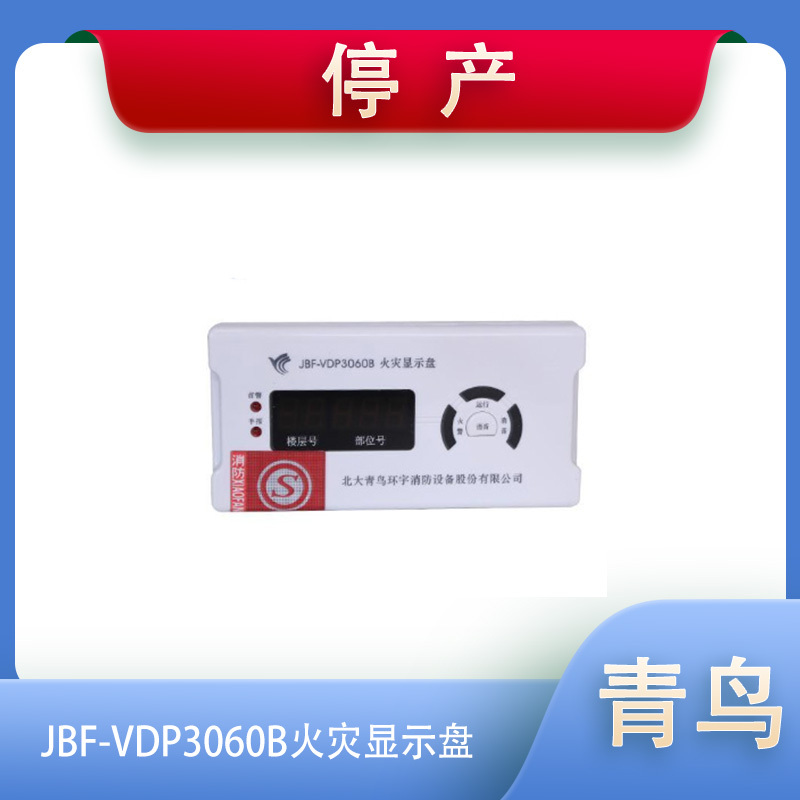

青鸟JBF-VDP3060B火灾显示盘

一、特点：

1、内置微处理器，一键设置；

2、每个报警回路可连接15台JBF-VDP3060B火灾显示盘，编址范围为201～215；

3、采用SMT表面贴装工艺；

4、采用二总线与JBF-11S控制器相连接，无极性要求，**传输距离为1500米。

5、一台JBF-VDP3060B火灾显示盘可显示同一回路上所有报警地址或显示三段不连续的地址。

二、主要技术指标：

工作电压 DC 19-28V    控制器提供，调制型

监视电流 ≤23mA   （24V）

报警电流 ≤80mA   （24V）

抗电磁干扰 10V/m

编码方式 通过火灾显示盘上的按钮设定

编码范围 201-215

确 认 灯 监视状态绿色指示灯闪亮，接收到报警信号时，红色指示灯常亮；按下消音键后，黄色指示灯常亮。

外形尺寸 180mm 长 × 90mm 宽 × 39mm高

线    制 L1、L2、+ 24V、GND四总线，L1、L2 接线无极性

三、安装与接线：

布线施工后，使用膨胀螺栓将底壳固定在墙上，安装孔距为60mm。

探测总线采用ZR-RVS-2×1.5mm2双绞线，24V电源线采用ZR-BV-2×2.0-2.5mm2导线。

在底壳的正中位置制有敲落孔，底壳最右端也有预留开口，根据需要在某一位置配上连接走线。

探测总线L1、L2连接在端子L1/LA和端子L2/LB上。

火灾显示盘只能在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。

端子L1/LA和L2/LB分别接二总线L1和L2；

端子+24V和GND分别接24V电源的正、负，注意极性不得反接。

系统连接系统意图：

四、使用方法：

功能设置：长时间按下消音键(大于10秒)，直到显示E1字样即进入功能设置模式。

显示E1及编号，为火灾显示盘当前编号。要设置编号，将按键长按下，直到**位数字闪烁，然后短按按键可设置为0、1或2，再长按按键，第二位闪烁，短按按键可设置0到9，再长按按键，第三位闪烁，短按按键可设置0到9，再长按按键，三位一起闪烁，最后长按按键直到数字消失，即保存设置；短按按键即不保存。火灾显示盘编号可以设置从201到215。然后短按按键依次进入E2，E3，E4，E6，E7，E8，E9功能设置，具体设置方法同E1相仿。它们分别代表：E2-楼层号，从-9到99；E3-**段起始地址号，从001到200；E4-**段结束地址号，从001到200；E6-第二段起始地址号，从001到200；E7-第二段结束地址号；从001到200。E8-第三段起始地址号，从001到200；E9-第三段结束地址号，从001到200。在E5模式下，长按按键直到数码管全灭，退出设置模式。

自检：在无警报时，按下消音键5秒，即开始自检，所有数码管显示8，所有指示灯亮，声音报警启动，过大约30秒自动恢复
