注意：该型号已经停产，替代型号为JBF-VDP3061B

北大青鸟JBF-VDP3061A液晶火灾显示盘

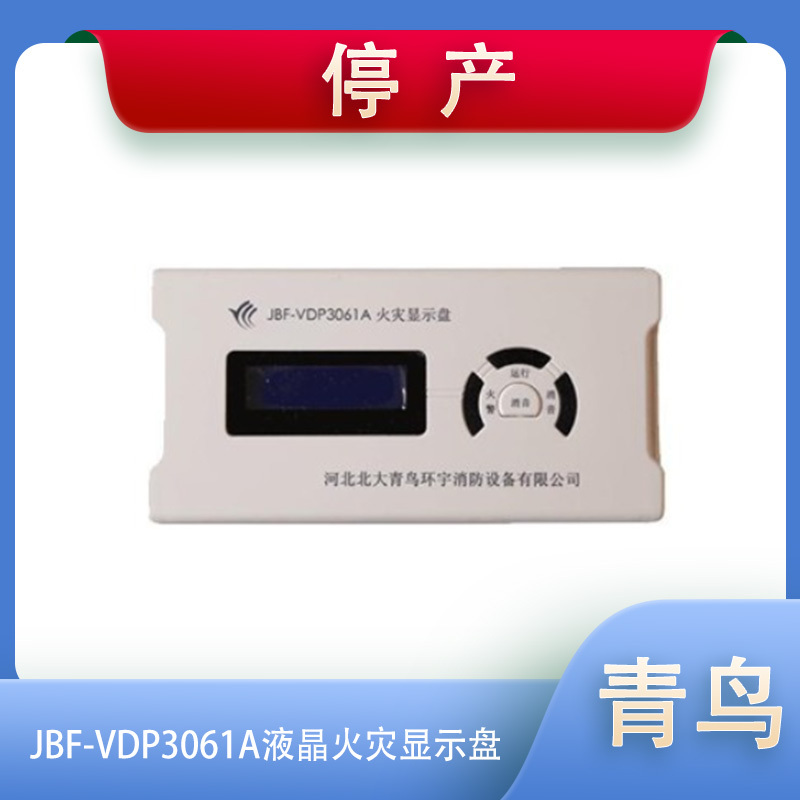

一、设备外形：

二、功能特点：

1、使用液晶屏幕，通过汉字显示火警及火警地址对应的注释内容；

2、可以显示其监视区的任意部位的火警信息，火警时伴有报警声；

3、JBF-VDP3061A 火灾显示盘可以显示任意回路上的报火警地址及注释信息。

4、每条汉字信息可显示 6 个汉字；

三、技术指标：

工作电压 DC 19~28V

控制器提供监视电流 ≤23mA           （24V）

报警电流 ≤80mA           （24V）

抗电磁干扰 10V/m

编码方式通过液晶火灾显示盘上的按钮设定

编码范围 001-032

确认灯监视状态绿色指示灯闪亮，接收到报警信号时，红色指示灯常亮；按下消音键后，黄色指示灯常亮。

外形尺寸 180mm 长 × 90mm 宽 × 39mm 高

线    制 PL+、PL-、+ 24V、GND 四总线，PL+、PL-接线有极性

四、安装与接线：

JBF-VDP3061A 火灾显示盘用于 JBF-11S 火灾报警系统中，通常安装在各楼层的楼梯口或值班室，用来显示本楼层的报火警情况；

JBF-VDP3061A 火灾显示盘通过按键设置每台火灾显示盘的地址；除 24V 电源线外需单独铺设ZR-RVS-2×1.5mm2双绞线作为通讯线。

需配接 JBF-191K 液晶层显接口卡使用，每块接口卡满载 32 只液晶楼层显示器，每台 11S 主机最多配置 4 块接口卡；

液晶层显采用手拉手形式连接，线路铺设时应尽量避免分支；

火灾显示盘接线图例：

端子L1/LA和L2/LB分别接接口卡总线LA和 LB；

端子+24V 和 GND 分别接 24V 电源的正、负 极

五、系统示意：

六、使用方法：

1. 地址设置：长时间按下消音键（大于 10 秒），直到显示“地址设置”字样即进入功能设置模式。此时短按消音键，可以调整火灾显示盘的编号，从 01 到 32；然后长按消音键保存退出。

2. 自检：在无警报时，按下消音键 5 秒松开，即开始自检，液晶屏显示英文字母和数字等字符信息，所有指示灯亮，声音报警启动，过大约 30 秒自动恢复。
