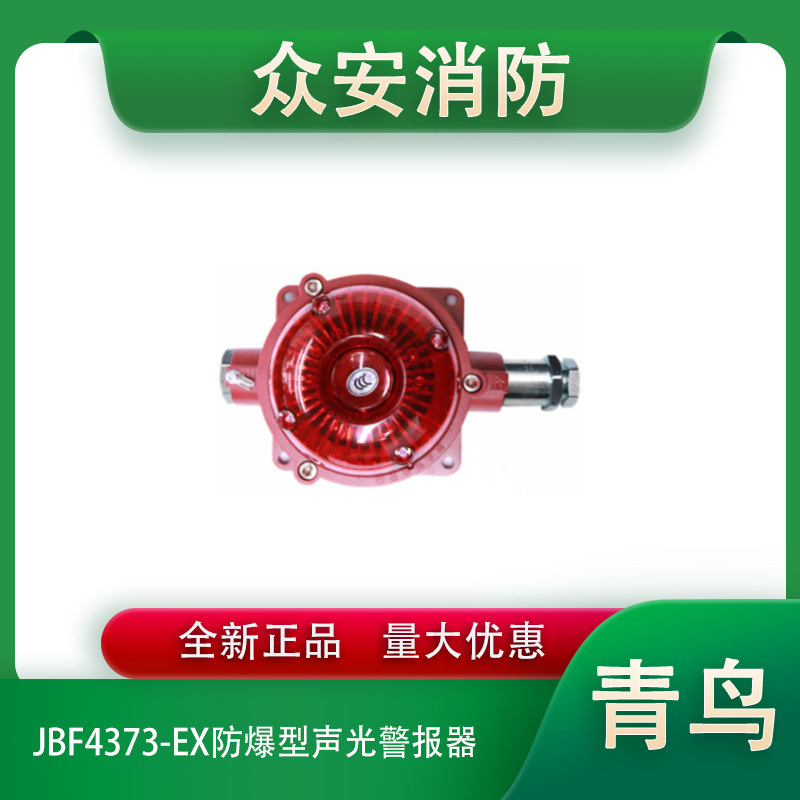

青鸟JBF4373-Ex防爆型火灾声光警报器（编码型）
一，概述
JBF4374-Ex型火灾声光警报器为隔爆型，可发出周期性的变调声响和闪烁光信号提示火警。该产品外壳材料为铝合金，LED灯罩为PC材质，整个产品密封，具有防尘、防水功能，防护等级达到IP66。防爆性能符合GB 3836.1-2010《爆炸性环境 第1部分：设备 通用要求》、GB 3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》、GB 3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》，防爆标志为Exd ib IIC T6 Gb，适用于含有II类A、B、C级T1～T6组可燃气体或蒸汽与空气形成的爆炸性混合物的1区、2区危险场所；有关技术资料、图样和样机均经国家防爆电气产品质量监督检验测试中心（CQST）审查检验合格。
JBF4374-Ex型火灾声光警报器的连接电缆或导线需选用具有防爆合格证书的连接配件引入及连接，连接时应采取措施防止电缆受力或扭转时损坏接线端子；根据防爆场所实际情况，可选择墙壁安装或管道安装方式，安装时，产品外壳需就近连接大地。
认证证书编号为：CNEx18.2539X。
1、产品特点
1.1内置微处理器。
1.2采用SMT表面贴装工艺。
1.3可设置为编址型和非编址型两种工作模式。
1.4需选用具有防爆合格证书的连接配件引入及连接。
2、主要用途
2.1火灾声光警报器可应用于北大青鸟火灾报警系统中。
2.2用于公共场所发生火灾时，控制器发出启动命令，火灾声光警报器发出高分贝火警声，LED灯闪烁。
3、使用环境条件
3.1工作温度：-40～+75℃
3.2相对湿度：≤95%(40±2℃)
二、工作原理
将接线端子旁的二位拨码开关拨向“ON”时，为编址模式，火灾声光警报器由总线接口，DC24V，火警声电路和LED灯电路及相应的控制电路组成，当有火灾发生时，控制器发出启动命令，声光警报器发出火警声，同时LED灯闪亮。
将接线端子旁的二位拨码开关拨向“1 2”时，为非编址模式，当V,G端子接入DC24V时，声光警报器发出火警声，同时LED灯闪亮。
三、技术特性
1.主要参数
防爆标志Exd ib IIC T6 Gb
防护等级IP66
额定工作电压DC24V （DC18V~DC28V）
报警电流≤50mA （DC24V）
声压级75.0dB～115.0dB （DC24V，A计权）
变调周期2.0S～4.0S
闪光频率1.5Hz～2.0Hz
编码方式电子编码
编码范围1-200
外形尺寸155mm×115mm×91mm
线 制通讯线L1、L2（无极性）；DC24V电源线V、G(无极性)
使用场所适用于石油、石化等的具有防爆要求的1区及2区室内（非住宅内）防爆场所
执行标准GB 26851-2011 GB 3836.1-2010 GB 3836.2-2010
GB 3836.4-2010
电气接口2-M20×1.5
2、尺寸、重量
2.1外形及安装尺寸
注：电缆引入装置需自配，且防爆等级满足IIC：
电缆引入装置(自选配件)：JBF-CG-M20（不锈钢） JBF-CGC-M20（碳钢）
封堵件(自选配件)：JBF-Hp-M20（不锈钢） JBF-HpC-M20（碳钢）
2.2重量：1.1Kg。
四、安装方法及注意事项
1.使用编址工作模式时，安装之前需用编码器对其写入相应地址码(1-200)。总线连接接线端子L1和L2（无极性），电源线连接接线端子V和G（无极性）。
2.使用非编址工作模式时，总线接线端子L1和L2无需接线，电源线连接接线端子V和G（无极性）接输入输出模块输出端，额定工作电压为DC24V。
3.布线施工后，将火灾声光警报器固定在需进行火灾警报提示的位置。
4.火灾声光警报器在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。
5.火灾声光警报器接线图例：
五、使用方法概述
使用编址工作模式时，首先用编码器对火灾声光警报器JBF4374-Ex编码，然后将其连接到控制器中，对其进行登记。遇有火警时，控制器发出启动命令，火灾声光警报器即发出火警声、LED灯闪亮。
使用非编址工作模式时，将V、G端子接入输入输出模块的输出端，输入输出模块输出DC24V时，火灾声光警报器即发出火警声、LED灯闪亮。
六、故障分析与排除
七、防爆注意事项
隔爆腔外壳应就近连接到大地，接地务必可靠。
经检验合格产品，不允许随意更换元器件或改变结构，以免影响防爆性能。
维修保养时，注意保护隔爆面，所有隔爆面不得有损坏或锈蚀。
密封圈、紧固件如有损坏，应及时更换。
严禁带电开盖。
非专业人员不得随意安装、拆卸。
连接电缆后，恢复密封圈到原位，拧紧盒盖。
定期进行报警试验，建议每半年一次。
警告牌：潜在静电电荷危险，产品在正常使用、维护和清洁时避免由静电电荷引起点燃危险，使用在爆炸环境中时，不应触碰和擦拭设备。如必须擦拭、触碰，则应在通风良好，无气体泄露的场所进行，并用拧干的湿布擦拭外壳，严禁用干布擦拭外壳。
