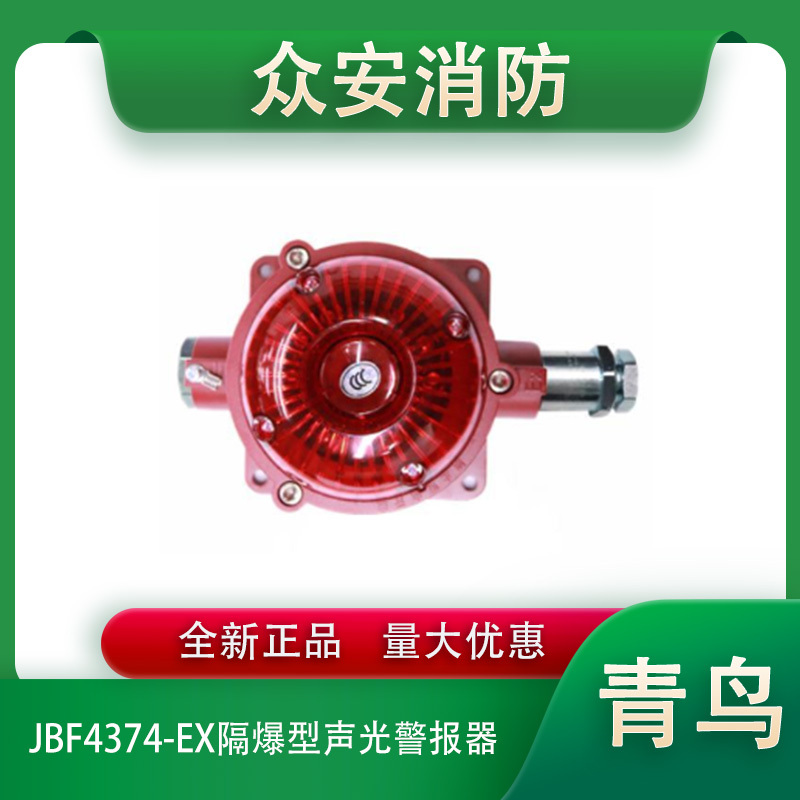

青鸟JBF4374-Ex防爆型火灾声光警报器(隔爆型)
一，功能特点
内置微处理器，采用SMT表面贴装工艺。
防爆类型为隔爆型，适用于石油、化工等具有防爆要求的危险场所（1区、2区）。
四线制，其中信号线无极性，24V电源线无极性。功耗低，信号线通讯距离1500m。
二，技术参数列表
工作温度：-40~+75℃
贮存温度：-40~+75℃
相对湿度：≤95%（无凝露）
防爆标志：Exd ib IIC T6 Gb
工作电压：DC24V（DC18V-28V）
回路总线：DC18V-28V，调制型，控制器提供
报警电流：≤50mA（DC24V）
报警音量：75dB~115dB
变调周期：2.0s~4.0s
闪光频率：1.5Hz~2.0Hz
编址方式：使用专用电子编码器
编址范围：1-200
线 制：四线制，信号线无极性，24V电源线无极性
通讯距离：1500m
兼 容 性：可用于JBF-11SF系列及JBF50系列控制器
外壳材质：PC+铸铝
声光灯罩部分： Pantone T085-2-1 红色透明
隔爆腔部分：红色：RAL3003
产品重量：1.1kg
防护等级：IP66
外形尺寸：115mm宽×155mm高×91mm厚（含底座）
电气接口：2×M20×1.5
执行标准：
GB26851-2011《火灾声和/或光警报器》
GB3836.1-2010《爆炸性气体环境用电气设备第1部分：设备通用要求》
GB3836.2-2010《爆炸性气体环境用电气设备第2部分：隔爆型“d”》
GB3836.4-2010《爆炸性气体环境用电气设备第4部分：本质安全型“i”保护的设备》标准
三，结构特征、安装与布线
1、安装应按照GB3836.15-2000《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的有关规定进行。
2、安装时需满足相关验收技术规范GB50257-1996《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》的要求。
3、安装时需根据现场情况配接具有防爆合格证的连接件配（电缆引入装置、防爆挠性软管、防爆接线盒、封堵件等）。
4、使用专用电子编码器对其设定地址码（1-200）。
5、端子L1、L2分别接信号线L1、L2，无极性；端子V、G分别接电源线DC24V、GND，无极性。
6、信号线采用ZR-RVS-2×1.5mm²双绞线，电源线采用NH-BV-2×2.5mm²导线。
7、火灾声光警报器主体应在布线检查后、调试之前安装，防止因不恰当安装作业造成损失。
四，外形结构图
五，注意事项
静电危险，清洁时须用拧干的湿布擦拭。
不允许随意更换影响防爆性能的元器件或结构。
接线拧紧，防止出现线头松动，导致无法启动。
