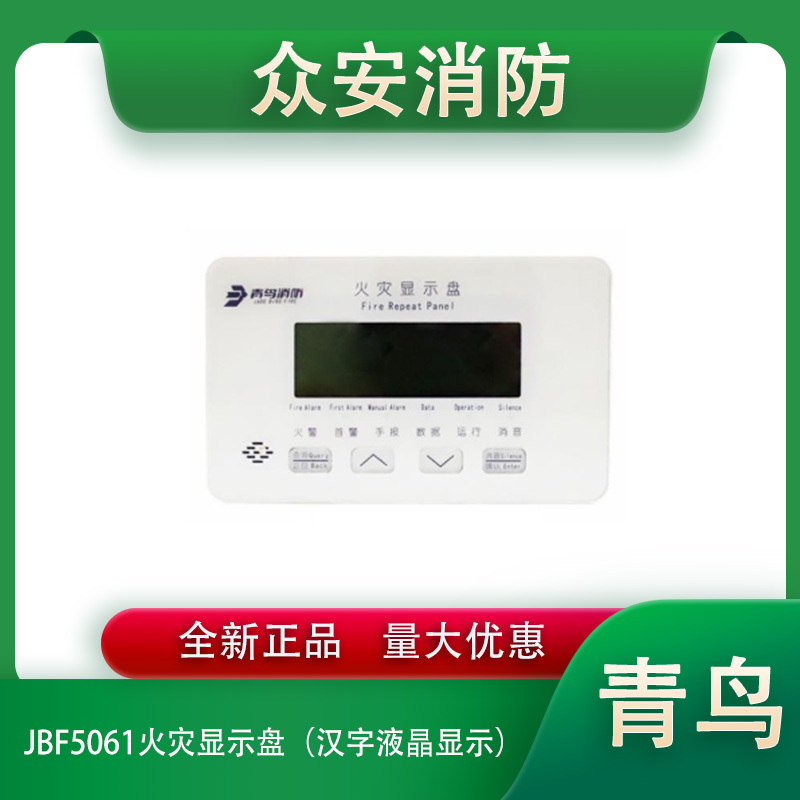

青鸟消防JBF5061楼层显示器

一，功能特点

配接目前所有在售火灾报警控制器，采用192×64点阵式液晶，显示信息丰富，显示效果清晰。

可实现本回路、跨回路、跨机报警。

具备日期、时钟显示，自动与报警主机校时，无需单独设置。

调试时仅需设置本机地址即可，回路号、机器号可自动从主机获得，并在待机页面显示，更方便定位层显连接的主机及回路号。

采用联动编程形式进行报警点位设置即可，集中调试，简化调试方式，提高调试效率。

层显可自动识别报警类型，仅显示火警信息，消火栓按钮报警、模块联动信息不做显示（输入模块如需显示，需将模块设置为中继模块类型），可自动识别手报类型，无需单独设置。

导入中文注释，可直接使用报警主机所用中文，U盘导入，无需进入菜单可直接识别U盘，使调试更加快捷。

具备中英文显示切换功能。

两线制，信号线无极性。功耗低，通讯距离1500m，单回路最多可接15台。

二，技术参数列表

工作电压：DC18V-27V，调制型，控制器提供

线制：两线制，信号线无极性

工作温度：-10~+50℃

贮存温度：-20~+55℃

相对湿度：≤95%（40±2℃）

监视电流：≤1.5mA（24V）

报警电流：≤4mA（24V）

射频电磁场辐射抗扰度：30V/M

确认灯：火警（红色）、首警（红色）、手报（红色）、故障（黄色）、运行（绿色）、消音（红色）

外形尺寸：180mm长×110mm宽×29mm厚

编址方式：通过火灾显示盘上的按钮设定

编址范围：201-215

重量：280g

通讯距离：1500m

执行标准：GB17429-2011《火灾显示盘》

三，结构特征、安装与布线

先将底座固定于86盒。

端子L1、L2分别接信号线L1和L2，无极性，信号线采用ZR-RVS-2×1.5mm2双绞线。

将层显盖在底座上即可。

外形结构图

安装尺寸图
