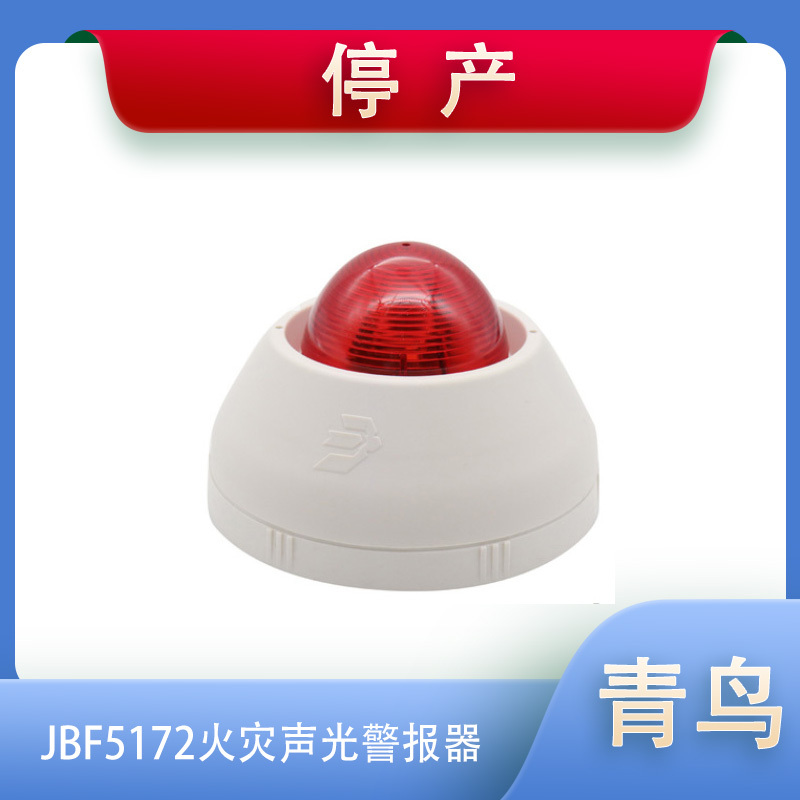

青鸟JBF5172火灾声光警报器

一，功能特点

内置专用朱鹮微处理器，采用SMT表面贴装工艺。

可设置声报警、光报警、声光报警等多种工作模式。

可根据回路电压自适应工作模式。

两线制，信号线无极性。功耗低，通讯距离1500m。

二，技术参数列表

工作电压：DC18V-27V，调制型，控制器提供

线制：两线制，信号线无极性

工作温度：-10~+50℃

贮存温度：-20~+55℃

相对湿度：≤95%（40±2℃）

报警电流：≤5mA（24V）

射频电磁场辐射抗扰度：30V/M

报警音量：70dB~95dB

变调周期：2.0s~4.0s

闪光频率：1.0Hz~1.5Hz

外形尺寸：Φ100mm×67mm

编址方式：使用专用电子编码器

编址范围：1-200

使用环境：室内型（非住宅内）

通讯距离：1500m

执行标准：GB26851-2011《火灾声和/或光警报器》

三，结构特征、安装与布线

将底座固定在墙上，安装孔距为60mm。

使用专用电子编码器对其设定地址码（1-200）。

端子L1、L2分别接信号线L1和L2，无极性，信号线采用ZR-RVS-2×1.5mm2双绞线。

火灾声光警报器主体应在布线检查后、调试之前安装，防止因不恰当安装作业造成损失。

外形结构图

安装尺寸图

接线示意图

注意事项

接线拧紧，防止出现线头松动，导致无法启动。

单个总线报警回路**可带载30个火灾声光警报器。
