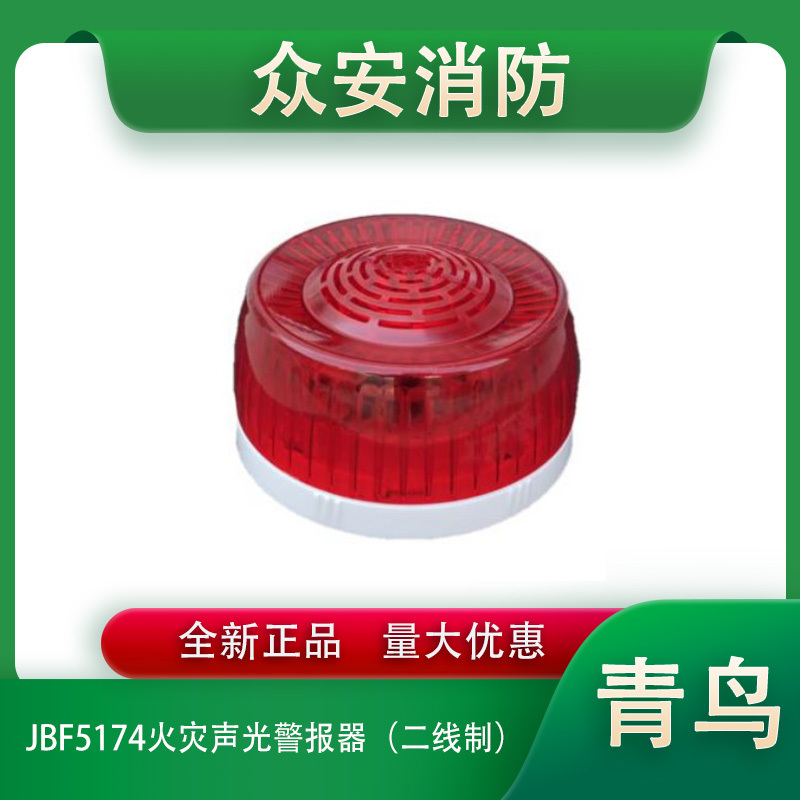

青鸟JBF5174火灾声光警报器（二线制，音调可调）

1、概述：

       二总线设备，电子编码，具有声和光的独立设置功能。也可设置为非编址设备使用。具有2种报警 音调可选择。配接底座JBF-VB4301B

       JBF5174火灾声光警报器应用于青鸟消防 JBF-11SF 和 JBF50XX 火灾报警系统中，当公共场所发 生火灾时，控制器发出火警命令，火灾声光警报器发出高分贝火警声，LED 灯闪烁。适用于室内（非 住宅内）公共场所，如宾馆客房、办公楼、图书馆、影剧院、邮政大楼等。

1.1 产品特点 ：

1.1.1 内置消防行业专用朱鹮微处理器；

1.1.2 采用 SMT 表面贴装工艺；

1.1.3 采用消防二总线技术，无极性要求；

1.1.4 施工中建议使用双绞线，导线截面积不小于 1.5mm2；

1.1.5 可通过编码设置两种不同的警报声或单独声、单独光等状态。

1.2 适用范围：

1.2.1 火灾声光警报器能够与青鸟消防公司生产的 JBF-11SF 系列控制器、JBF50XX 系列控制器等配接使用；

1.2.2 适用于室内（非住宅内）公共场所，如宾馆客房、办公楼、图书馆、影剧院、邮政大楼等；

1.2.3 应用设计遵照国家标准 GB 50116-2013《火灾自动报警系统设计规范》。

1.3 型号组成

2、性能参数

2.1 环境特性：

工作温度 -10～+55℃

贮存温度 -20～+65℃

相对湿度 ≤95%(无凝露)

2.2 电气特性

工作电压 DC18V-28V，调制型，控制器提供

监视电流 ≤ 190uA

报警电流 ≤ 6mA（DC24V）

声压级 80.0dB～115.0dB （DC24V，A 计权）

变调周期 4.0s～5.0s

闪光频率 1.0Hz～1.5Hz

2.3 通讯特性

线 制 二线制（无极性）

编址范围 1～200

编址方式 电子编码器

最远传输距离 1000m

2.4 兼容性 JBF-11SF 系列控制器、JBF50XX 系列控制器等

2.5 机械特性

外 观：PANTONE T085-2-1 红色透明

外壳材质：PC（上壳）+ ABS（底座）

产品质量：约 150g

外形尺寸：Φ100mm×H52mm（含底座）

IP 等级：IP34

2.6 执行标准

GB 26851-2011《火灾声和／或光警报器》

3 安装调试

3.1 安装说明/步骤

3.1.1 火灾声光警报器采用明装方式。

3.1.2 布线施工后，将火灾声光警报器底座固定在墙上（使用 M4 螺钉），安装孔距为 45mm~68mm，外 形及安装尺寸如图 1 所示。

图 1 外形及安装尺寸图

3.1.3 回路总线建议使用双绞线，导线截面积不小于 1.5mm2。

3.1.4 安装之前用电子编码器对其写入相应地址码，此地址码应与工程软件中的地址码相一致。3.1.5 将消防二总线接在底座 1、2 端子上，接线无级性。

3.1.6 火灾声光警报器在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。

3.1.7 火灾声光警报器接线图例（如图 2 所示）

3.2 调试方法

3.2.1 首先用电子编码器对火灾声光警报器写入地址码，地址码范围为 1～200 号。

3.2.2 地址码写入成功后，将火灾声光警报器连接到控制器上，对其进行登记。

3.2.3 遇有火警时，控制器发出火警命令，火灾声光警报器则发出警报声、LED 灯闪亮。

3.2.4 可以通过特殊的地址码对火灾声光警报器进行工作模式设置：

3.2.5 可以通过特殊的地址码对火灾声光警报器进行警报声设置：

3.2.6 可以通过特殊的地址码对火灾声光警报器进行状态设置：

4 故障分析与排除
