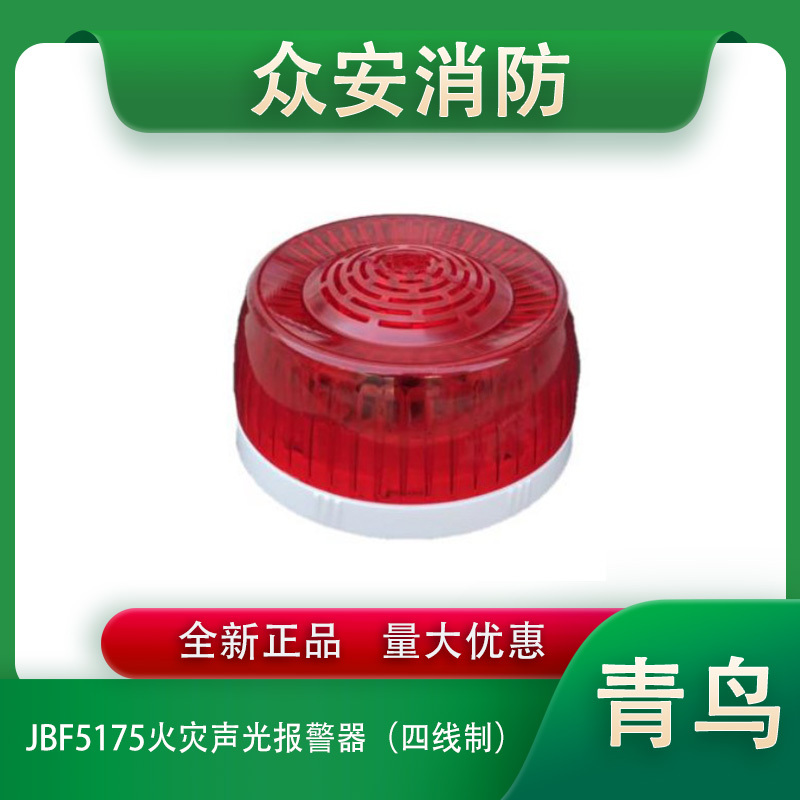

青鸟JBF5175火灾声光警报器（语音型）

1、概述

       JBF5175 火灾声光警报器应用于青鸟消防 JBF-11SF 和 JBF50XX 火灾报警系统中，当公共场所发 生火灾时，控制器发出火警命令，火灾声光警报器发出高分贝火警声，同时带有中、英文语音播报功 能，LED 灯闪烁。适用于室内（非住宅内）公共场所，如宾馆客房、办公楼、图书馆、影剧院、邮政 大楼等。

1.1 产品特点

1.1.1 内置消防行业专用朱鹮微处理器；

1.1.2 采用 SMT 表面贴装工艺；

1.1.3 采用消防二总线技术，无极性要求；

1.1.4 施工中建议使用双绞线，导线截面积不小于 1.5mm2；

1.1.5 可通过编码设置三种不同的警报声与中、英文语音交替播报或单独声、单独光等状态。

1.2 适用范围

1.2.1 火灾声光警报器能够与青鸟消防公司生产的 JBF-11SF 系列控制器、JBF50XX 系列控制器等配接使用；

1.2.2 适用于室内（非住宅内）公共场所，如宾馆客房、办公楼、图书馆、影剧院、邮政大楼等；

1.2.3 应用设计遵照国家标准 GB 50116-2013《火灾自动报警系统设计规范》。

1.3 型号组成

2 性能参数

2.1、环境特性

工作温度 -10～+55℃

贮存温度 -20～+65℃

相对湿度 ≤95%(无凝露)

2.2、防爆特性

防爆标志 不涉及

2.3、电气特性

回路总线电压 DC18V-28V，调制型，控制器提供

工作电压 DC24V

监视电流 回路：≤ 1.5mA DC24V：≤ 40mA

报警电流 回路：≤ 3mA DC24V：≤ 125mA

声压级 75.0dB～115.0dB （DC24V，A 计权）

变调周期 4.0s～5.0s

闪光频率 1.0Hz～1.5Hz

2.4、通讯特性

线 制：四线制

编址范围：1～200

编址方式：电子编码器

最远传输距离：1000m

2.5、兼容性

JBF-11SF 系列控制器、JBF50XX 系列控制器等

2.6、机械特性

外 观：PANTONE T085-2-1 红色透明

外壳材质：PC（上壳）+ABS（底座）

产品质量：约 166g

外形尺寸：Φ100mm×H52mm（含底座）

2.7 执行标准

GB 26851-2011《火灾声和／或光警报器》

3、安装调试

3.1 安装说明/步骤

1、火灾声光警报器采用明装方式。

2、布线施工后，将火灾声光警报器底座固定在墙上（使用 M4 螺钉），安装孔距为 45mm~68mm，外 形及安装尺寸如图 1 所示。

图 1 外形及安装尺寸图

1、安装之前用电子编码器对其写入相应地址码，此地址码应与工程软件中的地址码相一致。

2、将消防二总线接在底座 1、2 端子上，接线无级性。

3、将 DC24V 线接在 3、4 端子上，接线无极性。

4、火灾声光警报器在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。

5、火灾声光警报器接线图例（如图 2 所示）

3.2 调试方法

3.2.1 首先用电子编码器对火灾声光警报器写入地址码，地址码范围为 1～200 号。

3.2.2 地址码写入成功后，将火灾声光警报器连接到控制器上，对其进行登记。

3.2.3 遇有火警时，控制器发出火警命令，火灾声光警报器则发出火警、中、英文语音提示声、LED 灯 闪亮。

3.2.4 可以通过特殊的地址码对火灾声光警报器进行工作模式设置：

可以通过特殊的地址码对火灾声光警报器进行警报声设置：

可以通过特殊的地址码对火灾声光警报器进行状态设置：

4、故障分析与排除
