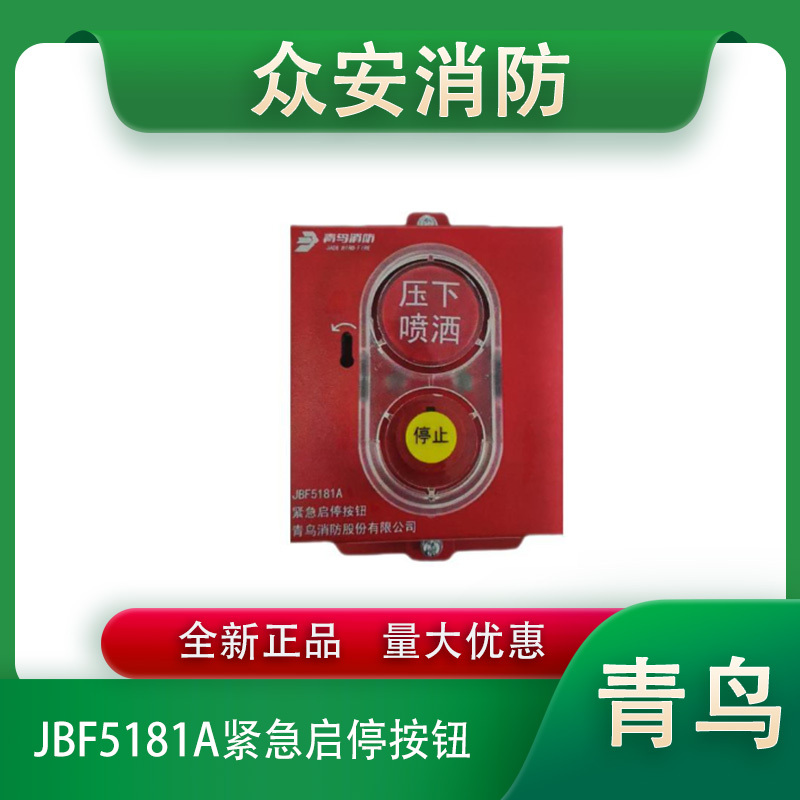

青鸟JBF5181A紧急启停按钮
一、JBF5181A紧急启停按钮概述
JBF5181A紧急启停按钮专用于气体灭火控制系统，使用无极性两总线回路，并将现场使用状态发送给气体灭火控制器。需要配合青鸟消防公司JBF-FHH1或JBF-FHH2防护盒使用，不能直接装在86盒上。
二、JBF5181A紧急启停按钮安装接线说明
安装说明：
1.取下固定螺丝，将盒体与底座分离。
2.用螺钉将底座固定在墙内预埋盒或明装接线盒上。
3.按接线示意图连接好总线。
4.将JBF-FHH1或JBF-FHH2防护盒固定在86盒上。
5.将盒体上部紧扣底座上部，再将A处固定螺丝拧紧即可。
接线说明：
1.本按钮属于编址现场设备，采用无极性两总线回路，同一分区灭火分区可以接单个或多个启停按钮。
2.采用RVS1.5mm双绞线连接到总线回路，对应L1,L2端子标识连接到无极性两总线回路上。
三、JBF5181A紧急启停按钮使用说明
1.使用编码器对设备进行编码，编址范围1-79，一路总线回路中最多可挂接6个紧急启停按钮。
2.按接线示意图连接总线，使用气体灭火控制器对本按钮进行注册。
3.通过气体灭火控制器检查注册成功与否，及设备是否运行正常。
4.压碎“压下喷洒”透明罩，按下“压下喷洒”按钮，左侧红灯亮，表示喷洒启动按钮处于按下状态。
5.压碎“停止”透明罩，按下“停止”按钮，右侧绿灯亮，表示喷洒停止按钮处于按下状态。
6.启动后复位：在产品左侧开有钥匙孔。用复位专用钥匙插入钥匙孔内，按图示方向旋转45°，即可复位。
四、JBF5181A紧急启停按钮技术参数
型号：JBF5181A
名称：紧急启停按钮
品牌：青鸟消防
额定电压：DC（19~28V）
适用温度：-10℃~+55℃
外形尺寸：114×82×48mm
