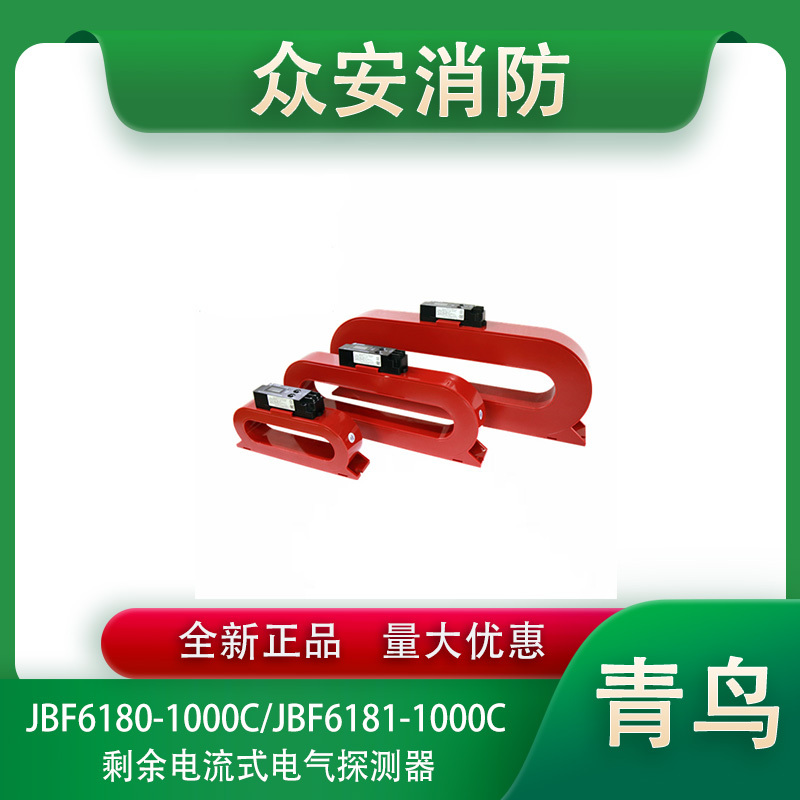

青鸟JBF6180-1000C/JBF6181-1000C剩余电流式电气火灾探测器
一，概述：
北大青鸟JBF6180-1000C液晶式剩余电流探测器（铜牌）
自身具有液晶显示功能，一体式，适用于铜牌，矩形，265×60mm
北大青鸟JBF6181-1000C非液晶式剩余电流探测器（铜牌）
不具有液晶显示功能，一体式，适用于铜牌，矩形，265×60mm
二，主要参数
型 号：JBF6180-1000C
检测对象：剩余电流
防护等级：IP30
报警设定值：200mA～1000mA可设，步距1mA
通讯方式：无极性两总线
传输距离：≤1500m（2×1mm2）
工作电流：<0.1mA
工作环境：温度 -10℃～65℃；相对湿度10%～93％（非凝露）
外形尺寸： 440mm×50mm×184mm
贯穿孔尺寸：325mm×60mm
底座安装孔距：428mm
三、安装与布线
JBF6180系列探测器安装步骤：
**步：探测器底部有2个螺钉固定用的安装孔，先将安装螺钉穿过安装孔，用螺钉将探测器固定在配电箱底板或导轨上。
第二步：再将用电设备的电源线穿过探测器内孔后再连接到用电设备。
第三步：最后，将所有探测器连接至电气火灾监控设备。
注意：
1.本产品应安装在干燥的环境中，安装时应确保设备安装牢固，定期检查设备是否正常运行。
2.被检测供电线缆（或铜排）回路必须全部穿过探测器贯穿孔，等电位线（或接地线）不可穿过探测器贯穿孔。
3.探测器的所有安装应符合产品设计本身适用的环境条件，同时也要符合施工规范的要求。
四，接线说明
探测器的接线端子处有两个带L+、L-标注的接线端子，两个端子为无极性总线输入，接入北大青鸟电气火灾监控设备的回路总线上。
注意：禁止在通电的情况下进行线路连接。
布线要求
接线用的导线应选用截面积不小于1.0mm²多股铜芯双绞线。两总线安装走线时，注意强弱电线分开走线，不允许交叉和搭线。严禁与动力线、照明线、视频线、广播线、电话线等穿入同一金属管内。配线应整齐，导线应绑扎成束，穿线可用阻燃PVC管、金属管及金属线槽。在穿管、线槽后，应将管口、槽口封堵。
注:为了保证线路可靠性，不允许使用单股导线或者平行线。
五、常见故障与排除
调试与运行中可能出现的故障现象及排除办法。
| 故障现象 | 原因分析 | 排除方法 |
指示灯不亮 液晶无显示 | 1监控设备未开启 2线路连接不良或断开 3设备损坏 | 1检查监控设备 2检查线路，重新连接 3联系维修 |
| 不能被监控设备搜索到 | 1线路未正确连接 2探测器地址重号 3探测器地址号超过主机容量 3设备损坏 | 1将线路重新正确连接 2排除重号后重新搜索 3联系维修 |
| 通讯故障 | 1线路短路或者断路 2连接线松动 3探测器地址重号 4设备损坏 | 1检查线路 2检查各连接处 3排除重号 3联系维修 |
| 误报警 | 1未将同一回路的火零线一起穿过互感器。 2保护PE线不能穿过互感器。 3穿过互感器的零线重复接地。 | 1同回路的火线零线一起穿过互感器，PE线不得穿过互感器。 2零线不的重复接地。 |
注: 出现不能自行排除的故障时，联系厂家或代理商由专业人员指导处理，严禁非专业人员操作！
