青鸟JBF6180/JBF6181-315/315C剩余电流式电气探测器
北大青鸟JBF6180-315液晶式剩余电流探测器
自身具有液晶显示功能，一体式，适用于电缆，圆形，Φ80mm
北大青鸟JBF6180-315C液晶式剩余电流探测器
自身具有液晶显示功能，一体式，适用于铜牌，矩形，112×38mm
北大青鸟JBF6181-315液晶式剩余电流探测器
不具有液晶显示功能，一体式，适用于电缆，圆形，Φ80mm
北大青鸟JBF6181-315C液晶式剩余电流探测器
不具有液晶显示功能，一体式，适用于铜牌，矩形，112×38mm
一，简介

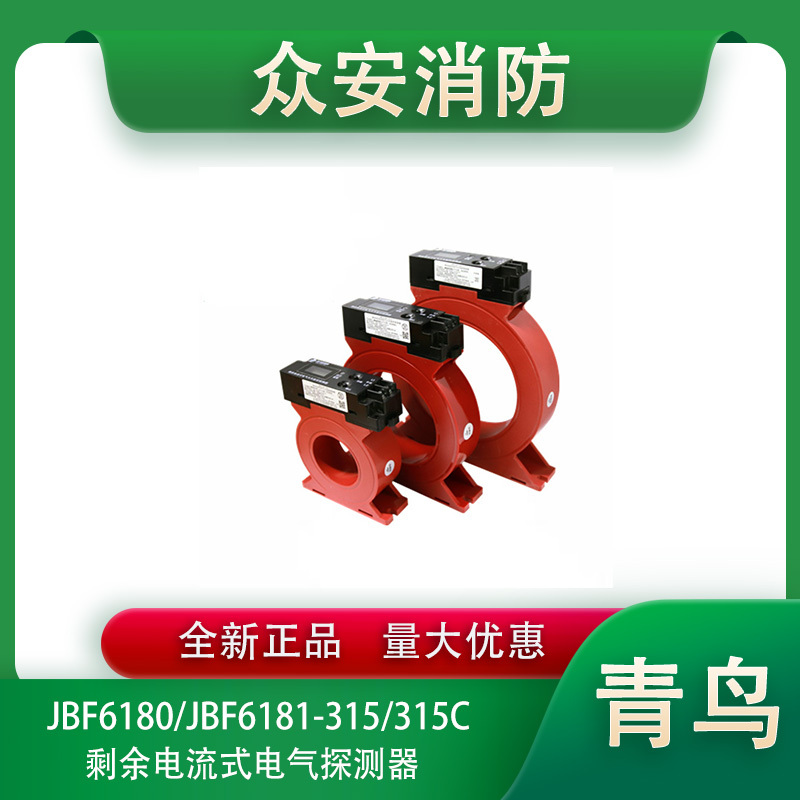

JBF6180系列剩余电流式电气火灾监控探测器自身具有液晶显示功能，共6种型号，分为两类。一类是圆形互感器（贯穿孔为正圆形），应用于线缆类剩余电流探测，具体型号包含：JBF6180-100型、JBF6180-315型、JBF6180-630型；另一类是长条形互感器（贯穿孔为长条型），应用于铜排类剩余电流探测，具体型号包含：JBF6180-315C型、JBF6180-630C型、JBF6180-1000C型。
该系列剩余电流式电气火灾监控探测器采用无极性二总线与监控设备主机通讯，本身占用一个回路地址，可以方便的实现与本公司JBF-61S30电气火灾监控器配接使用。当被保护线路中剩余电流达到报警设定值时，探测器会在30秒内发出报警信号，点亮报警指示灯，直到与探测器相连的电气火灾监控设备复位，可以有效的保障安全用电和防止电气火灾的发生。该系列探测器可被广泛应用于危险品场所、高层建筑、公共场所及住宅楼宇的单元供电系统。
执行标准
该电气火灾监控探测器设计、制造和检定符合以下国家标准：
GB 14287.2-2014《电气火灾监控系统》 第2部分：剩余电流式电气火灾监控探测器。
二、主要特性与参数
1）探测器和监控设备采用无极性两总线制连接方式，通讯稳定可靠，布线简便；
2）探测器本身自带液晶显示器，可查看探测器总线地址，报警设定值，并进行模拟报警；
3）探测器设有一个指示灯，闪烁时表示为正常工作状态，常亮为报警状态，能清楚地指示探测器的状态；
4）探测器的报警设定值在100mA~1000mA的范围内可设，步距1mA，默认报警设定值为500mA,报警值与设定值之差的绝对值不大于设定值的5％；
5）探测器低功耗工作，能够长距离（1500米）、散线、满载运行；
6）探测器能将实时的电流值、故障信号传送到配接的电气火灾监控设备；
7）探测器报警设定值可通过专用电子编码器实现现场设置；
8）探测器的剩余电流互感器采用灌封工艺，耐受恶劣环境；
9）探测器具有可读出产品PSN码，便于产品跟踪管理；
10）能对探测器实行数字化标定校准，便于生产制造，降低产品造价。
三、安装
JBF6180系列探测器安装步骤：
**步：探测器底部有2个螺钉固定用的安装孔，先将安装螺钉穿过安装孔，用螺钉将探测器固定在配电箱底板或导轨上。
第二步：再将用电设备的电源线穿过探测器内孔后再连接到用电设备。
第三步：最后，将所有探测器连接至电气火灾监控设备。
注意：
1.本产品应安装在干燥的环境中，安装时应确保设备安装牢固，定期检查设备是否正常运行。
2.被检测供电线缆（或铜排）回路必须全部穿过探测器贯穿孔，等电位线（或接地线）不可穿过探测器贯穿孔。
3.探测器的所有安装应符合产品设计本身适用的环境条件，同时也要符合施工规范的要求。
四，接线说明
探测器的接线端子处有两个带L+、L-标注的接线端子，两个端子为无极性总线输入，接入北大青鸟电气火灾监控设备的回路总线上。
注意：禁止在通电的情况下进行线路连接。
