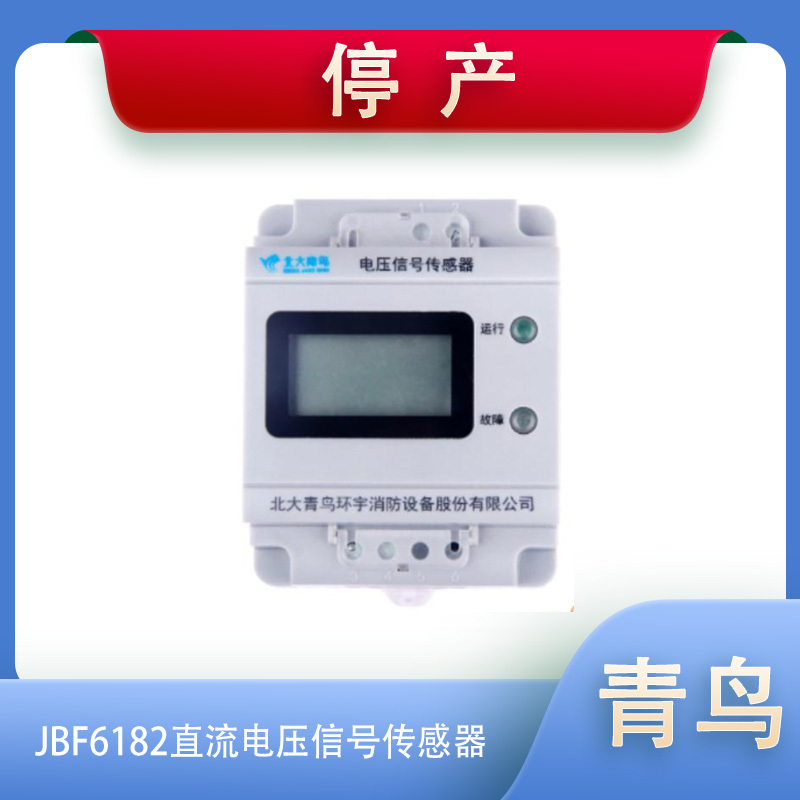

青鸟JBF6182直流电压信号传感器

一，功能概述

JBF6182型电压信号传感器为总线编址型现场设备，用于监测直流电压并将监测信号实时上传给监控器。当其所监视的直流消防电源发生供电中断，过压，欠压等故障时，监控器会发出声、光报警信号。

二，主要功能

（1）传感器采用电子编码器进行编码，编址范1～252

（2）传感器和监控器之间采用无极性两总线连接方式，同时实现传感器供电及信息传输功能

（3）传感器设有两个指示灯，绿灯闪烁表示为正常正作状态，黄灯常亮表示为故障状态

（4）传感器具有对直流消防电源的输出电压伯实时监测，并可在100秒内报出消防电源的各种故障信息。如供电中断，过压，欠压等；

（5）传感器能将所监测的电压信号实时传送到消防设备电源状态监控器进行显

三，主要参数

型号:JBF6182

规格:单路

监测对象：直流电正值

额定工作电压：DC24V（回路总线线供电）

额定工作电流：5ma

电压测量范围：DC 12v--36v

电压分辨率:0.1V

过压百分比：0%~20%;

欠压百分比：0%~20%;

通讯方式：无极性两总线

专输距离：≤1000m

工作环境：

温度：0℃＋40℃

相对湿度：10％～93％（非凝露）

外形尺寸：70m×89.5mm×58m

安装方式：35mm标准导轨

四，安装与布线

（1）使用编码器对传感器进行编码

（2）将传感器安装在消防电源配电箱内的35m标准导轨上

（3）将无极性要求的回路总线接入到传感器的L1／L2端子；

（4）将被监测的直流消防电源的输出按照极性要求入到传感器的U+/U-端子；

（5）回路总线应选用线径不小于1，5mm的观线（RVS-2*1.5mm平方）

（6）传感器与电源输出端间应迹用线径不小于1．5m的发较款线（RVS-2*1.5mm平方）

五，JBF6182接线示意图

六，传盛器正常是示状态

当传感器线路连接正常、监测电压正常情况下，传感器液是将轮目前监测电压值及本传感器在国路中所占地址，如下图：

注意：当当地压信号传感器“电压检测输入端”供电中断（或空）情况下，感距黄色降灯点亮，覆品个完，隋控器将显示该地址的传感器“供电中断故障
