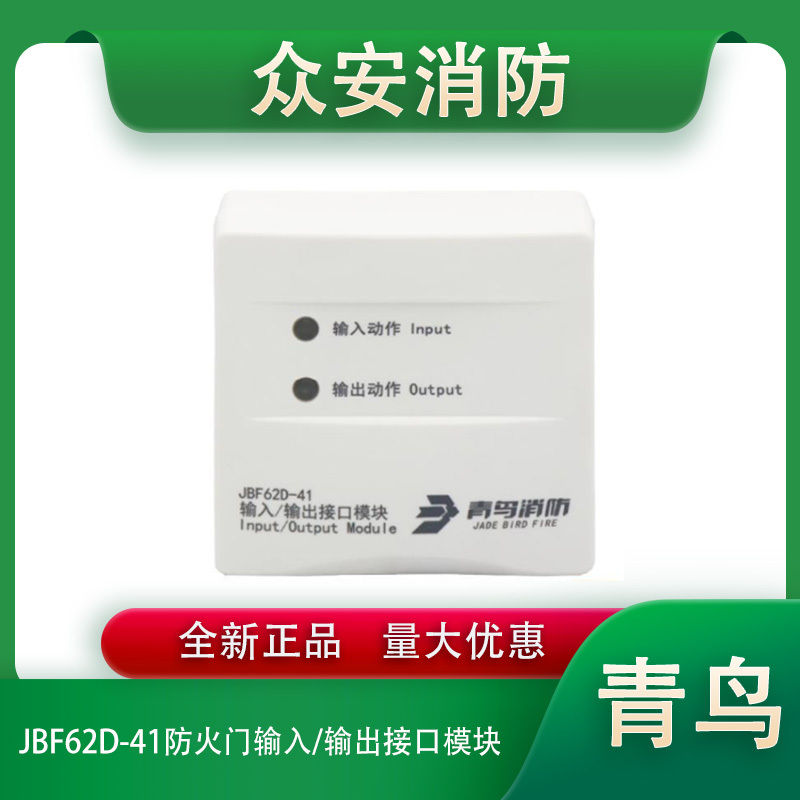

青鸟消防JBF62D-41防火门输入/输出接口模块
一、JBF62D-41输入/输出接口模块概述
JBF62D-41输入/输出接口模块是青鸟消防开发应用于防火门监控系统的现场部件，用于对外接电动闭门器或电动门吸等设备进行状态监测。该模块专门针对单常开门设计，为单输出、单路输入接口,占用一个回路地址点。该接口模块适用于上电关门或断电关门的电动闭门器等设备。
二、JBF62D-41输入/输出接口模块功能特点
内置微处理器
采用SMT表面贴装工艺
DC24V直流电源输入，DC24V有源继电器输出
通信采用二总线技术，无极性要求，在保证低功耗的同时使
传输距离最远达1500m
施工中建议使用双绞线，导线截面积不小于1.5mm2
采用青鸟消防自主研发的朱鹮芯片，抗干扰能力强，稳定性高
回路信号处理电路与输出检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强
电子编码方式，可通过专用电子编码器编址或防火门监控器在线编址
采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试
具备完善的故障检测功能
针对单常开门设计，为单路输出、单路输入接口，占用一个回路地址点
三、JBF62D-41输入/输出接口模块技术参数
型号：JBF62D-41
名称：输入/输出接口模块
品牌：青鸟消防
工作电压：DC18-28V，联动电源提供
回路总线：DC13-28V，调制型，控制器提供
射频电磁场：辐射抗扰度30V/M
监视电流：≤0.6mA（DC24V）
报警电流：≤1.2mA（DC24V）
输出容量：0.2A/24V
确认灯：
监视状态：“输入动作”灯每4秒闪亮一次，“输出动作”灯每4秒闪亮一次。
动作状态：“输入动作”灯红色常亮，“输出动作”灯红色常亮。
故障状态：输入端故障“输入动作”灯每4秒连续闪亮两次；输出端故障“输出动作”灯每4秒连续闪亮两次。
线制：四线制，信号线无极性，24V电源线有极性
编址范围：1~252
编址方式：专用电子编码器、监控器在线编址
最远传输距离：1500m（RVS-2×1.5mm2）
外观：PANTONE Warm Gray 1 C（米白色）
外壳材质：ABS（塑料）
工作温度：-10 ～ +55℃
贮存温度：-20 ～ +65℃
相对湿度：≤ 95%( 无凝露 )
产品质量：125g
外形尺寸（长×宽×高）：90mm×86mm×38mm（含底座）
四、JBF62D-41输入/输出接口模块接线图
JBF62D-41输入/输出接口模块接线图
