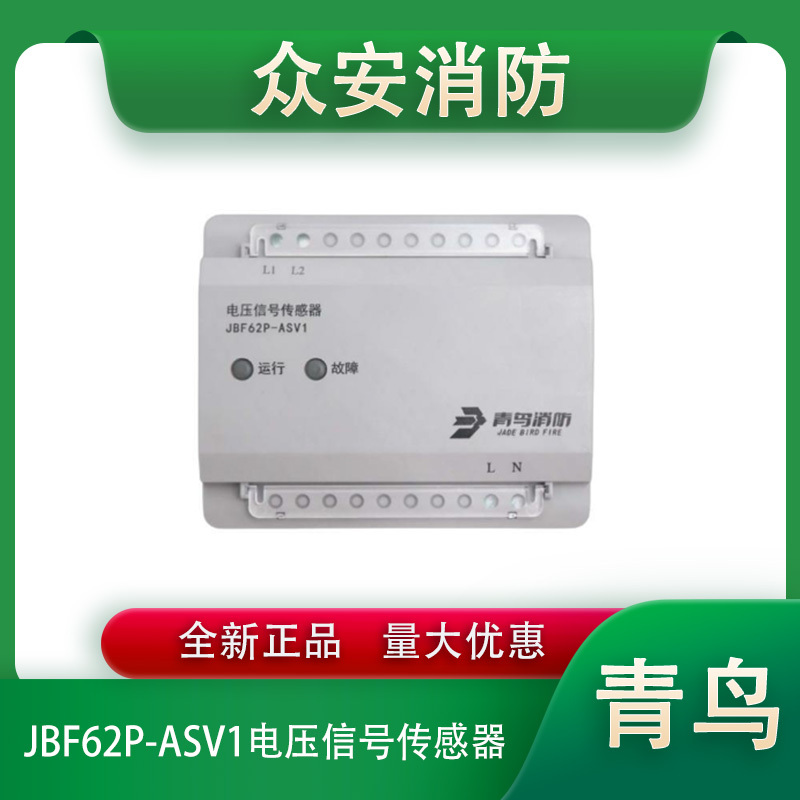

青鸟JBF62P-ASV1单路单相电压信号传感器

一，功能特点

具有对交流单路单相电压进行实时监测的功能，可在100秒内报出消防设备电源的供电中断、过压、欠压等故障；

与监控器间采用无极性两总线连接方式，无需外接电源；

支持编码器编址和监控器编址，编址范围1 ~252；

支持宽电压测量范围，支持AC50V ~AC500V；

精度高，误差≤5%；

采用低功耗设计，额定静态工作电流＜0.4mA；

结构紧凑，节省安装空间，支持导轨式安装；

内部测量电路与被测电压、电流采用隔离方式，安全性能高；

接线端子上方具有防护盖板，安装、使用更安全；

结构件采用阻燃材料，满足V0等级阻燃要求。

二，接线说明：

将无极性要求的回路总线接入到传感器的L1/L2端子；

将被监测消防设备电源电压信号的火线接入到传感器的L端子，零线接入到传感器N端子；

回路总线建议使用双绞线，导线截面积不小于1.0mm2；

传感器与电源输出端间的交流电压线截面积不小于1.5mm2。

注意：

禁止在通电的情况下进行线路连接；

传感器通电前务必检查线路连接的正确性，切勿将火线与零线颠倒错接；

建议电压信号线经由保险熔断丝接入到传感器端子，保险熔断丝规格为250V/200mA。
