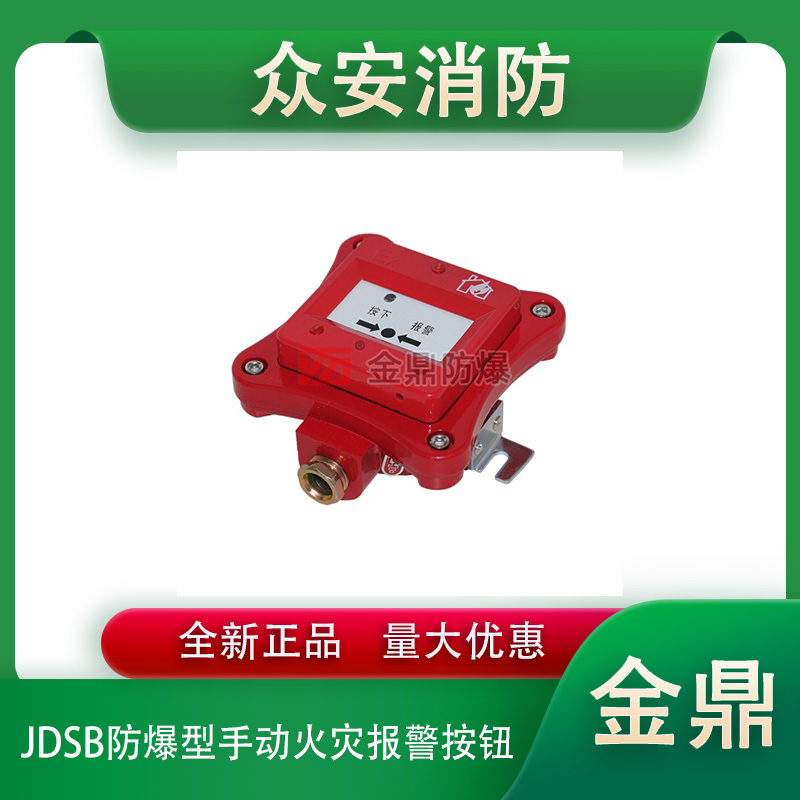

金鼎JDSB防爆手动火灾报警按钮

一、概述：

JDSB防爆火灾手动报警按钮（简称按钮）为非编码开关型按钮，适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，当人工确认火灾事故发生后，按下此按钮，即可向火灾报警控制器发出报警信号()。本产品可以和国内外任何厂家的火灾报警控制器配套使用。按钮采用专用钥匙复位，具有自锁功能，满足最新国标要求，并能有效抵御灰尘污染和潮湿空气的影响。

本产品符合GB/T 3836.1—2021<<爆炸性气体环境用电气设备 第1部分：通用要求>>、GB/T 3836.2--2021<<爆炸性气体环境用电气设备 第2部分：隔爆型”d”>>的要求。经国家指定的检验单位检验合格，并取得了防爆合格证书。

二、主要技术参数

三、外形图

四、安装与接线

1、安装: 根据现场情况可分为壁式安装和立柱式安装。壁式安装用M6螺钉通过按钮安装爪将按钮固定在墙壁上，一般要求按钮底部距地面高1.5m。立式安装须用专门立柱在地面上固定，其安装要求与壁式安装相同。电缆的引入装置: ⅡB级采用封口螺帽压紧密封圈结构；ⅡC级采用密封填料函结构。

注：产品向系统连接时，采用截面积S≥1.5mm2的通用电缆连接。

2、接线：松开按钮盖的固定螺钉，将电缆线分别接在接线端子上（见下图）。连线接好后，将按钮盖与体装好。

B、D为无源常开输出触点；b、d为无源常闭输出触点
