一，概述

本输入模块用于智能型两线制系统，可通过内置的十进制编码开关设置本模块地址。本模块可通过切换直流或音频信号(可达80 VRMS)来应用。本模块也可监视负载线是否正常、开路或短路并将其状态反馈给控制器。它还可提供两空余端子作容错设计并有一个受控制器控制的LED指示灯。在接线受监视状态下，本模块可代替下C810A1056输出模块的运行。

二，技术条件

正常工作电压：15-32VCD

**点灯电流：6.5mA(LED)

平均工作电流(模式)

475}A(LEDI}X}group Poll模式)

450}A(LEDI}烁direct   poll模式)

**485泌**：(LED闪烁，直流输出短路)

**输出回路线耗：4VDC

外部供电电压：(端子10和11之间)

**(直流电压)：24VCD

**(音频输出)：70.7V RMS, 50W

外部电源监视的拉电流：**1.7mA, 24VDC:

                         　    **2.2mA, 80VRMS

**直流输出电流参数：3A ( CLASS B )

                                 2A(CLASS A)

工作温度范围：-10摄氏度至55摄氏度(GB)0摄氏度至49摄氏度(UL)

工作湿度范围：10%至95%RH(GB)10%至 93%RH(UL)无凝露

安装尺寸：124.6m m长x124.6mm宽x57.5mm高(模块与预埋盒及面板安装尺寸见图4.7)

辅助器件：SM B500/W预埋盒;

执行标准：GB16806-2006 & U L864

三，安装

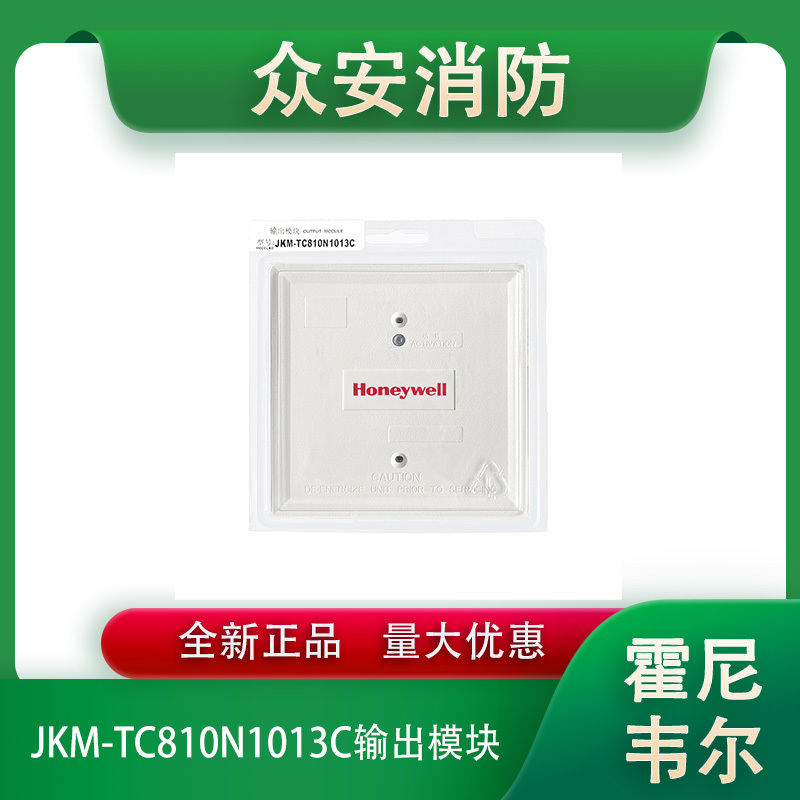

TC81ON1013C输出模块可直接装入50mm深，100mm见方的预埋盒内。

本模块必须符合NFPA70和NFPA72的安装要求。
