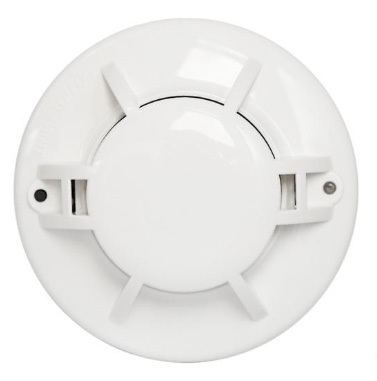

睿施JTF-GZOM-RS311点型烟温复合式火灾探测器 （开关量输出）

一、概述

　　JTF-GZOM-RS311点型烟温复合式火灾探测器具有特殊设计的抗EMC能力、性能稳定可靠，适用于轨道交通、通信基站、商场、仓库、电机房、配电柜、储能柜等民用及工业场所的烟雾、温度检测报警。探测器具有灵敏度高、稳定可靠、耗电小、美观耐用、使用方便等特点，可与消防、安防系统配套使用。

二、JTF-GZOM-RS311点型烟温复合式火灾探测器技术参数

工作电压：9~32VDC

工作电流：静态电流≤0.5mA，报警电流≤50mA

指示灯：监视时闪烁，报警时常亮

工作温度：-40℃~+85℃

相对湿度：≤95%RH（不凝露）

烟雾灵敏度：0.2～0.3dB/m (感烟)

报警温度：等级A2R (感温)

外形尺寸：Φ102*55mm

继电器触点输出容量：1A@30VDC

报警音响：80db/1m

外壳材料及颜色：ABS，白色

接线端子材料：铜镀镍，不锈钢

执行标准：GB4715-2005 / GB4716-2005

三、JTF-GZOM-RS311点型烟温复合式火灾探测器继电器输出选择

探测器可以选择继电器常开或常闭触点输出方式，选择方法见图。出厂默认为常开方式。

常开方式NO：探测器正常监视时COM和NO/C端子是开路的，报警时闭合。

常闭方式NC：探测器正常监视时COM和NO/C端子是闭合的，报警时开路。探测器内部PCB上有个JP1三针插针，通过短路跳线器选择继电器的输出方式，具体选择方法如下：

JTW-ZOM-RS311点型感温火灾探测器继电器输出选择

探测器继电器输出选择示意图

四、JTF-GZOM-RS311点型烟温复合式火灾探测器接线图
