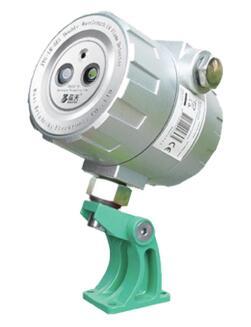

蓝天JTG-IR-BS10点型红外火焰探测器

一，特性

1、可以与IMC-BS10型输入模块接口

2、DC24V供电

3、防护等级高灵敏度高

4、抗干扰能力强

二，应用

       红外火焰探测器可以抗太阳光，人造光，热辐射及电磁干扰等等。此探测器是防水型的，可用于工业场合，此探测器可以通过IMC-BS10型输入模块连接至BS10系统。一般情况下，此火焰探测器用于探测火焰（木材，塑料，酒精，油，气等等的燃烧）。

三，技术参数

工作电压：DC18V~30V

静态：≤25mA

报警状态：≤35mA

执行标准：EN54/10

材料：铝

颜色：银色

指示：延时期间：绿色常亮正常工作状态：绿色闪亮报警状态：红色常亮

上电延时时间：30秒

继电器触点容量：2A，DC30V

**探测距离：25米

视角：90度

工作温度：-25℃~+70℃

相对温度(无冷凝)：≤95%

尺寸：124×118×122mm

重量：约1.9千克

防护等级：IP44

四，尺寸图：

五，连线图

红外火焰探测器通过IMC-BS10型输入模块接入BS10系统。

备注：

1、FRJD/FRJB/FRJK:火警继电器输出，无源触点,FRJD->公共端,FRJB->常闭端,FRJK->常开端。

2、FLJD/FLJB/FLJK:故障继电器输出，无源触点,FLJD->公共端,FLJB->常闭端,FLJK->常开端。
