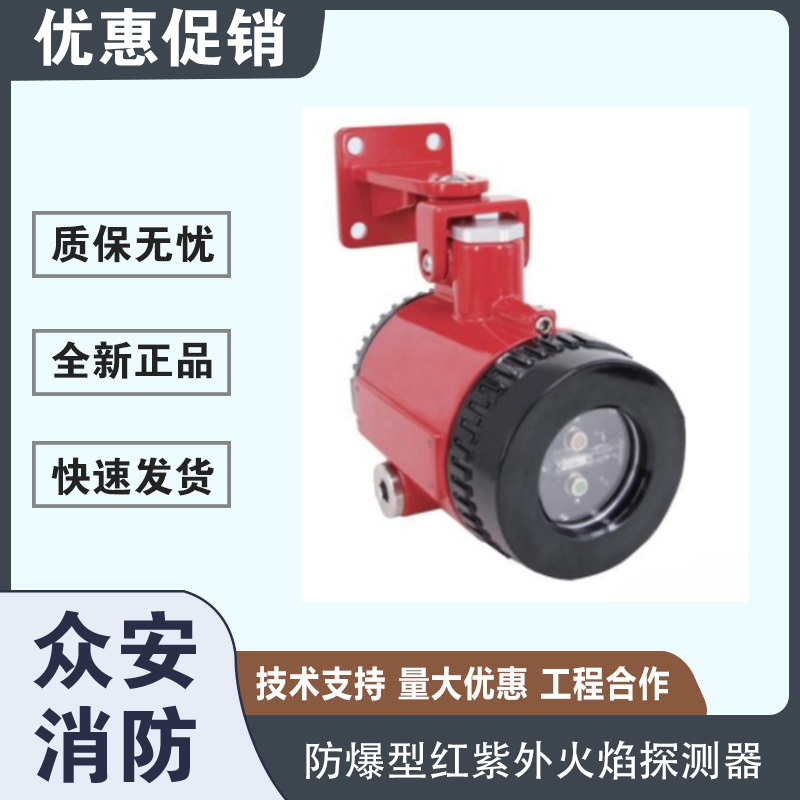

海湾JTG-UM-GST9668点型三波段红紫外火焰探测器（隔爆型）

一，概述：

        支持编码和无源触点输出。隔爆型，防爆标志：Ex d IIC T6 Gb/Ex tD A21 T80℃。双波段红外探测和单紫外探测，抗日光、人工光源、热辐射等干扰；应用于火灾萌发时以火焰为主的大空间场所，适用于室外/无烟的液体和气体火灾、以及含碳材料产生的有烟的明火燃烧；既可以用于一般民用场所，也可以用于工业危险场所，如爆炸性气体环境的1区、2区和可燃性粉尘场所的21区、22区。使用环境温度－20℃～＋60℃。防护等级：IP67。（定制品）

       JTG-UM-GST9668 点型红外火焰探测器(双红/单紫)探测视场角可达到100度，红外部分探测视角可达到100度，中心探测距离可以达到60m (正庚烷)。结合专有的探测电路及软件算法，红外检测频率为

4.3 μm、5.0μm。紫外检测频谱范围在185~260nm, 振荡频率在1至12赫兹的火焰辐射能，通过运算处理能力极强的处理器，对传感器采集信号的变化比率和对应关系的进行数据分析和运算处理，只对火焰特征频谱范围内的辐射发出报警，具有非常高的防误报警能力。

      JTG-UM-GST9668   克服了探测灵敏度与误报警的矛盾，既具有极高的火灾探测灵敏度，又具有传统火焰探测器所不具备的非火灾干扰源识别能力。

      波段：4.3μm、5.0μm、185-260nm

二，技术特点

◆ 支持多种通信方式，灵活易用

一独立模式：火警和故障两路继电器输出

一总线模式：总线实现火警、故障及一键复位

◆ 探测器用铸铝制成，适合在最恶劣的环境下安装使用

◆ 对应用场景具有很好的普适性

◆ 可以尽早探测到较小的火情

◆ 良好的探测分区能力

◆ 火焰探测性能和错误报警抑制的**组合

◆ 可靠的故障诊断、可靠的污染监测

◆ 适用于常见的重工业应用

◆ 具备极强的抗电磁干扰能力

◆ 传感器自动光学检查校准

◆ 最高灵敏度设置可提供快速报警，响应时间≤30s

◆ 探测距离远，保护范围广，对正庚烷的探测距离可达60米

三，功能优点

◆ 获得SIL3/ CCCF 认证

◆ 防爆等级Exd IIC T6 Gb/Ex tD A21

◆   IP67壳体，适合室外工作

◆ 总线模式，**程度的抑制错误报警

◆ 具备电磁干扰的具体实验数据

◆ 高灵活性和广泛兼容

◆ 整体式接线盒实现了轻松安装

四，核心性能指标：

五，探测范围：

六，JTG-UM-GST9668点型红外火焰探测器(双红/单紫)技术参数

工作电压：18VDC   to   30VDC

监视电流：<25mA@24VDC

报警电流：<35mA@24VDC

信号输出：

报警继电器(常开触点)

故障继电器(常闭触点)

总线

视觉范围：≤100°

探测**距离：60米(中轴方向，0.3m*0.3m正庚烷)

报警时间：<30S(中轴方向，0.3m*0.3m汽油火)

工作温度：-20℃ to 60℃

工作湿度：0 to 95% RH

电气接口：M20X1.5(内螺纹)接口，其他接口转接头选配

防爆标志：Ex d II C T6 Gb/Ex   tD   A21   T80℃

防护等级：IP67

执行标准：GB15631-2008

外壳材料：铸铝

安装方式：壁装或吊装

七，外形尺寸和接线端子说明：

端子1、2:FR-C、FR-NO 为火警继电器的无源常开触点输出负载

能力3A/30VDC

端子3、4:U1、U2 为24V直流供电电源接入端子，不分极性，功率 小于1.5W

端子5、6:D+、D-2 总线(无极性)

端子7、8:FL-C、FL-NC 为故障继电器的无源常闭触点输出，负载 能力3A/30VDC

布线要求：所有信号线均采用Rvs-2x1.5mm

单独缆架与动力电缆隔开。

八，接线方式：

九，测试和保养：

测试：

1、探测器安装结束后或每次定期维护保养后必须进行测试。

2、探测器上电后进入约30s 自检状态，此时绿灯处于连续闪烁 状态。自检结束后，绿灯连续闪烁两次后熄灭，间隔3s后再次。

3、闪烁两次后熄灭，以此规律重复进行。

在探测器自检结束后，可以使用打火机在前方30cm 处缓慢 晃动测试其探测器是否报警正常。

4、测试完毕，使其恢复正常监视状态。

保养：

1、探测器上电后进入约30s 自检状态，此时绿灯处于连续闪烁 状态。

2、本探测器正常监视时灯为绿色(FL-O 与 FL-C 短路， FR-C 与   FR-O 断路),报警时灯为红色(FL-O 与FL-C 短路，FR-C 与FR-0   短路),故障时灯为黄色(FL-O与FL-C 断路，FR-C 与FR-O 断路)。

3、可以使用打火机在前方30cm 处缓慢晃动测试其探测器是否 报警正常。

4、严禁带电开盖接线或清洁内部。

5、严禁使用非标准DC24V 供电。

6、探测器应定期清洁，可以用清水或酒精擦拭监视窗。
