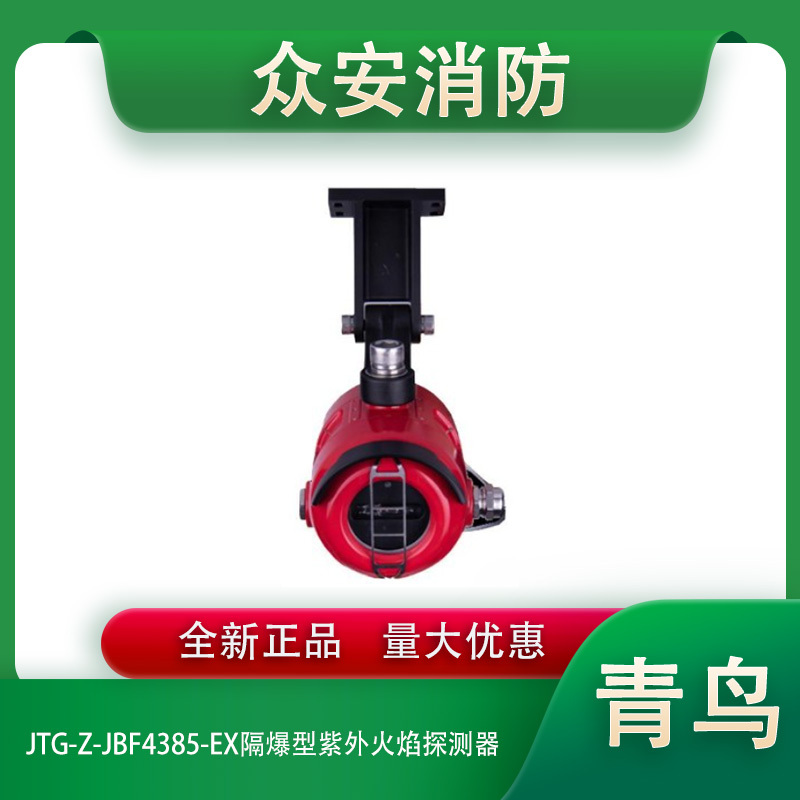

青鸟JTG-Z-JBF4385-Ex隔爆型紫外火焰探测器（非编码型）

一，概述

       JTG-Z-JBF4385-Ex 点型紫外火焰探测器（以下简称火焰探测器），使用了专门设计的日光盲型紫

外传感器件，再通过内置的高速微处理器和先进的信号处理算法，能有效的区分出真实的火焰辐射与

干扰源，ᨀ高报警速度的同时，极大程度的降低了环境因素对探测器的影响；探测器可多级灵敏度设

置，满足不同场合的需求；优良的隔爆设计，满足各种恶劣环境使用。

二，保护区域

探测范围

视场范围 ≤120°；灵敏度等级：

三，安装调试

3.1 安装说明/步骤

警告：火焰探测器安装前，务必切断火焰探测器供电线路的电源。

注意：

1、现场安装时，按 GB/T 3836.15-2017 标准要求、配用与环境相适应的已取得防爆合格证的电缆

引入装置及防爆堵头，采用耐高温电缆。

2、火焰探测器的设置应参考《火灾自动报警设计规范》（GB 50116）及其他相关规范标准执行。

3、所有连线均采用 1.0 mm2 以上的电线，连接线末端剥去大约 6mm 的绝缘护套，连接到JTG-Z-JBF4385-Ex 火焰探测器的接线端子上。

4、检查外部连接线是否开路、短路故障。

注 1：辅助继电器根据客户实际需求连接，可ᨀ供具有 2A@30VDC 触点容量的无源常开/常闭触

点，外接其他设备或负载应不超过辅助继电器触点容量。

4.2 调试方法

与火灾报警控制器配接调试方法

1、使用电子编码器对 JBF4137A 中继模块进行编码。

2、按图 2 所示完成接线，操作火灾报警控制器对模块进行登记。

3、在火焰探测器窗口前晃动火源或模拟火源，火焰探测器报火警，控制器显示火警信息，火焰探测器工作正常。

4、复位火灾报警控制器，火焰探测器恢复正常监视状态。

与工控机 PLC 配接调试方法

1、按图 3 所示完成接线，通过工控机完成设置。

(故障：5mA±5%；正常：10mA±5%；报警：15mA±5%；)

2、在火焰探测器窗口前晃动火源或模拟火源，火焰探测器报火警，工控机显示火警信息，火焰探测器工作正常。

3、通过工控机切断火焰探测器 DC24V 电源 2s，再重新上电，火焰探测器恢复正常监视状态。

5 故障分析与排除
