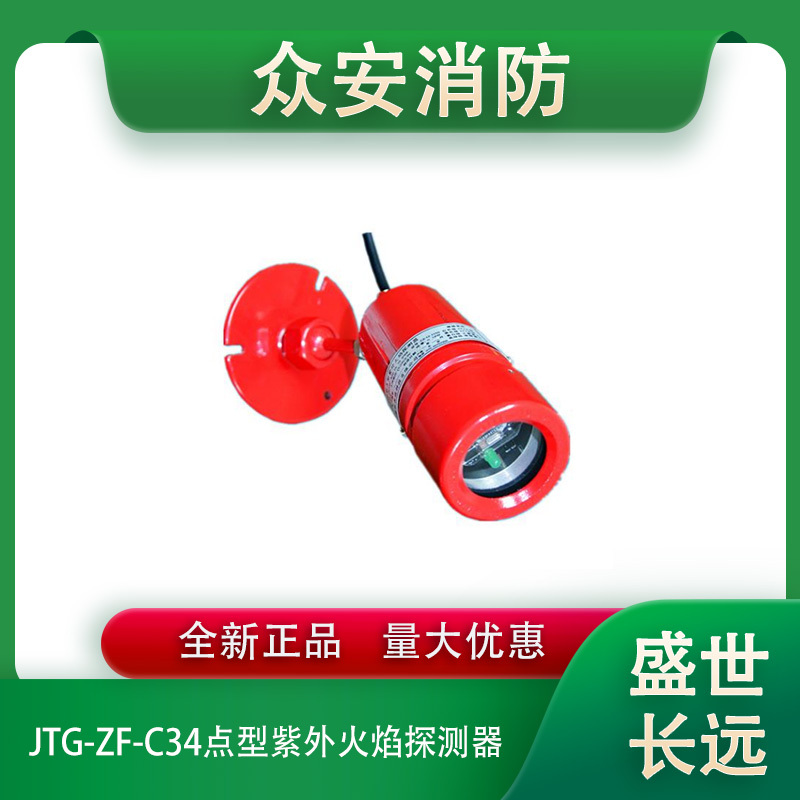

盛世长远JTG-ZF-C34防爆型紫外火焰探测器

一、概述

　　JTG-ZF-C34防爆点型紫外火焰探测器采用UV185～260nm火焰窄光谱信号轨对轨采集/全脉冲分析技术(PPW)设计，避免了传统探测器的易受干扰的弱点。采用斜率递增信号检测技术(PAM)对探测环境进行监测，提高了探测器的稳定性及持续使用性。保证了探测器在尽量降低误报的同时，快速完成火焰识别检测火情的能力，通过CPU对探测管监控，延长了探测管的使用寿命。

　　JTG-ZF-C34防爆点型紫外火焰探测器适用于各类：油库、酒库、飞机库、化工设备场所、军事设备场所、液化气站、电站等火灾萌发时无阴燃阶段或较少阴燃阶段，而以直接产生明火为主的场所。具有较高的抗干扰能力，不受风雨、高温、高湿及自然人工光源等影响，可良好工作于室内或室外环境。

　　JTG-ZF-C34探测器采用六线制连接方式(两根电源线，两根火警触点线，两根故障触点线)，报警时火警触点由常开变常闭，报故障时故障触点由常闭变常开，可与任意厂家的火灾报警系统连接。

二、JTG-ZF-C34防爆点型紫外火焰探测器概述

型号：JTG-ZF-C34

工作电压：20～35V

静态工作电流：18mA±5mA

报警状态电流：32mA±5mA

响应时间：0.5～10秒

火灾灵敏度：1m～40m处能响应。(火焰高：0.1m～1.3m火焰)

探测角：≤100°

旋转角：360°

俯仰角：90°

防爆标志：ExdⅡCT6

防护等级：IP66

环境温度：-35～85℃

相对湿度：≤98%RH(45±2℃)

状态指示：绿色工作指示灯、红色报警指示灯

输出方式：火警继电器：报警时闭合。故障继电器：正常闭合故障断开。(脉冲输出选装)

执行标准：GB12791-91、GB3836.1-2000、3836.2-2000

防爆接线：4″(φ20mm)螺母防爆软管与出线管螺丝连接(防爆探测器图)

其它：CPU监控探测管，延长了探测管的使用寿命

三、JTG-ZF-C34防爆点型紫外火焰探测器安装方式

　　JTG-ZF-C34防爆点型紫外火焰探测器可安装在屋顶、墙壁或固定架上，探测方向以窗口向下大于0.3米为宜。探测角内尽量避开红外干扰源的存在，并考虑被探测目标在发生火情时，火焰不直接接触到探测器。有自动雨淋或其它消防系统动作时，尽量减少对探测器的影响，必要时应采取防护措施。JTG-ZF-C34探测器距离可根据火灾特性而定，一般不小于1.5米。安装高度一般不小于2.5米。
