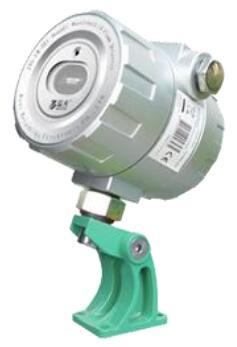

蓝天JTG-ZW-5Ei点型紫外火焰探测器(隔爆型)

一，特性

1、带地址码

2、DC24V供电

3、防护等级高

4、灵敏度高

5、抗干扰能力强

二，应用

点型紫外火焰探测器抗干扰能力强，防水型，可用于工业场合，此探测器可以直接连接至BS10系统。

一般情况下，此火焰探测器用于探测火焰（木材，塑料，酒精，油，气等等的燃烧）。

三，技术参数

工作电压：DC18~26V

静态：回路：≤1.5mA；DC24V：≥6.5mA；≤18mA

报警状态：回路：≤1.5mA；DC24V：≥20mA；≤45mA

执行标准：EN54/10

材料：铝

颜色：银色

指示灯：红色正常时闪亮、报警时常亮

上电延时时间：6秒

继电器触点容量：1A,DC30V

**探测距离：25米

视角：90度

工作温度：-25℃~+70℃

相对温度(无冷凝)：≤95%

尺寸：124x118x122mm

重量：约1.9千克

防护等级：IP44

四，尺寸图：

五，接线示意图：

输出触点说明

AM/AC火警无源常闭触点输出，触点容量1A/30VDC,火警时打开

AM/AO火警无源常开触点输出，触点容量1A/30VDC,火警时闭合

FM/FC故障无源常闭触点输出，触点容量1A/30VDC,故障时打开

FM/FO故障无源常开触点输出，触点容量1A/30VDC,故障时闭合

24V+DC24V电源正极输入

24V-DC24V电源负极输入

T+/T-回路
