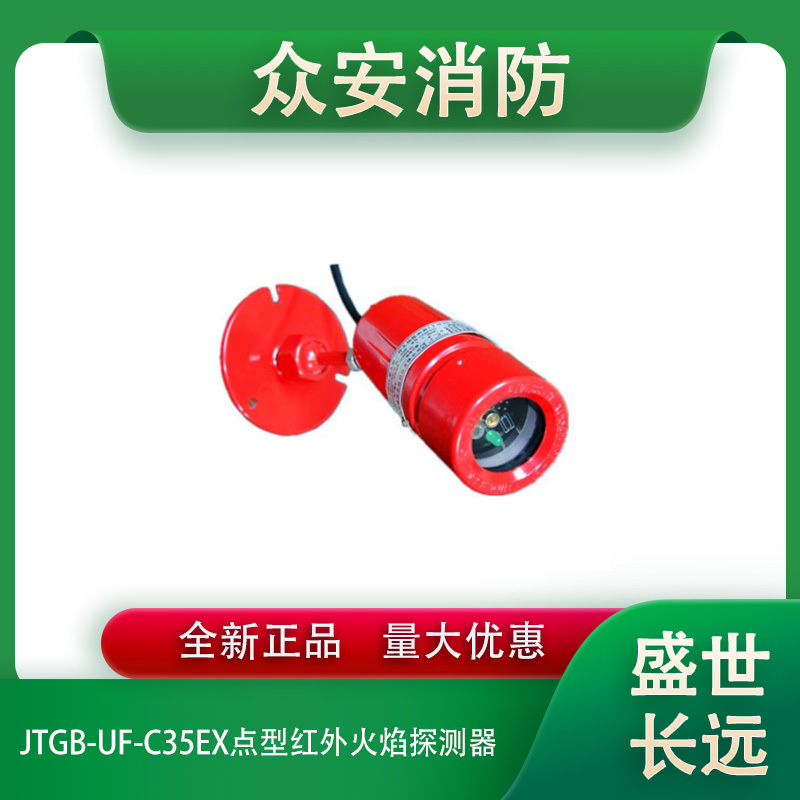

盛世长远JTGB-UF-C35Ex防爆型红外火焰探测器（三波段）

一、概述：

　　JTGB-UF-C35防爆红外火焰探测器(叁波)采用火焰多光谱信号采集方式/全频波分析技术，避免了传统探测器的易受干扰的弱点。采用斜率递增信号检测技术(PAM)对探测环境进行监测，提高了探测器的稳定性及持续使用性。保证了JTGB-UF-C35探测器在尽量降低误报的同时，快速完成火焰识别检测火情的能力。

　　JTGB-UF-C35探测器适用于各类：油库、酒库、飞机库、化工设备场所、军事设备场所、液化气站、电站等火灾萌发时无阴燃阶段或较少阴燃阶段，而以直接产生明火为主的场所。具有较高的抗干扰能力，不受风雨、高温、高湿及自然人工光源等影响，可良好工作于室内或室外环境。

　　JTGB-UF-C35防爆红外火焰探测器(叁波)探测器采用六线制连接方式(两根电源线，两根火警触点线，两根故障触点线)，报警时火警触点由常开变常闭，报故障时故障触点由常闭变常开，可与任意厂家的火灾报警系统连接。

二、JTGB-UF-C35防爆红外火焰探测器主要技术参数

型号：JTGB-UF-C35

光谱响应：1.0～3.2um

响应时间：4～10秒

监测角度：≤100°

工作电压：20～35V

静态工作电流：22mA±5mA

报警状态电流：35mA±5mA

灵敏度：1m～40m处能响应。(火焰高度：0.1m～1.3m晃动火焰)

防爆标志：ExdⅡCT6/DIPA20TA，T6

防护等级：IP66

环境温度：-35～85℃

相对湿度：≤98%RH(45±2℃)

可调角度：旋转角：360°/俯仰角：90°

状态指示：绿色工作指示灯:正常时亮、内部器件损坏报故障绿灯不亮。

红色报警指示灯：正常时灭、火警时常亮。

输出方式：火警继电器，常开报警时闭合；故障继电器正常时闭合，报故障时常开

触点容量：3A/220VAC3A/30VDC

防爆接线：4″(φ20mm)螺母防爆软管与出线管螺丝连接

执行标准：GB15631-1995、GB3836.1-2000、3836.2-2000

三、JTGB-UF-C35防爆红外火焰探测器(叁波)安装原则

　　1．JTGB-UF-C35探测器适用于石油、化工、冶炼、电力等工业场合，石油场合探测器保护间距为3m～5m，化工场合保护间距为5m～7m，冶炼场合保护间距为7m～10m，电力场合保护间距为2m～10m。(以上推荐距离根据现场强度确定探测距离)

　　2．JTGB-UF-C35探测器安装布线时，应使所监视的区域处于探测角的有效范围内。

　　3．JTGB-UF-C35探测器的安装应尽可能避免障碍物的阻挡，对于外形横、纵尺寸不超过0.5米的障碍物，探测器距障碍物的距离应大于2.5米。对于外形横、纵尺寸超过0.5米且无法避免的障碍物，应适当增加探测器的数量。

四、JTGB-UF-C35防爆红外火焰探测器(叁波)装配示意图

五、安装方式

　　JTGB-UF-C35防爆红外火焰探测器(叁波)可安装在屋顶、墙壁或固定架上，探测方向以窗口向下大于0.3米为宜。JTGB-UF-C35探测角内尽量避开红外干扰源的存在，并考虑被探测目标在发生火情时，火焰不直接接触到探测器。有自动雨淋或其它消防系统动作时，尽量减少对探测器的影响，必要时应采取防护措施。JTGB-UF-C35探测器距离可根据火灾特性而定，一般不小于1.5米。安装高度一般不小于2.5米。

六、JTGB-UF-C35防爆红外火焰探测器(叁波)布线要求

　　所有信号线和电源线宜采用线径截面积大于1.0(mm×mm)的导线，并严格按照规范要求进行布线，其中电源系统及探测器外壳应良好接地。
