核中警JTGB-ZW-1501点型紫外火焰探测器

一、概述

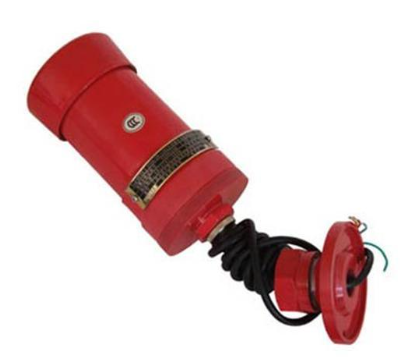

　　JTGB-ZW-1501防爆紫外火焰感光探测器主要由光敏管和电路组成，适用于易燃易爆环境。如大型油库、炼油厂、炸药和火药生产线、喷漆烤漆生产线、可燃性金属生产设施、丙烷和丁烷的储运等。它与火灾报警控制器配套可实现全方位火灾报警监控系统。

二、JTGB-ZW-1501点型紫外火焰探测器性能特点

　　灵敏度高、响应时间短，防爆金属外壳，防爆透紫外镜片；

　　不受太阳光和普通照明光的影响，抗干扰能力强；

　　可配接任何厂家的控制器；

　　可用于室外及防爆环境安装使用。

三、JTGB-ZW-1501型点型紫外火焰探测器安装方法与布线方式

　　外形及安装尺寸如下图3.10所示：

　　安装接线示意图如下图3.11所示：

四、JTGB-ZW-1501点型紫外火焰探测器技术参数

型号名称：JTGB-ZW-1501点型紫外火焰探测器

工作电压：DC24V

工作电流：≤30mA

报警电流：≤45mA

光谱响应范围：1850～2600A°

灵敏度：100cm内1烛光

探测视角范围：≤60°

环境温度：-20～55℃

环境湿度：95%RH(40±2℃)

外形尺寸：Ф78×180mm

安装方式：壁挂式

五、注意事项

　　JTGB-ZW-1501型核中警防爆紫外火焰感光探测器安装的周围环境不得使用电气焊、碘钨灯、闪光灯等一切紫外照明灯。

　　存贮：注意防潮，以免内部元件技术指标下降。
