普泰安JTW-LCD-PTA400P/85可恢复差定温缆式线型感温探测器（屏蔽防爆）
一，概述

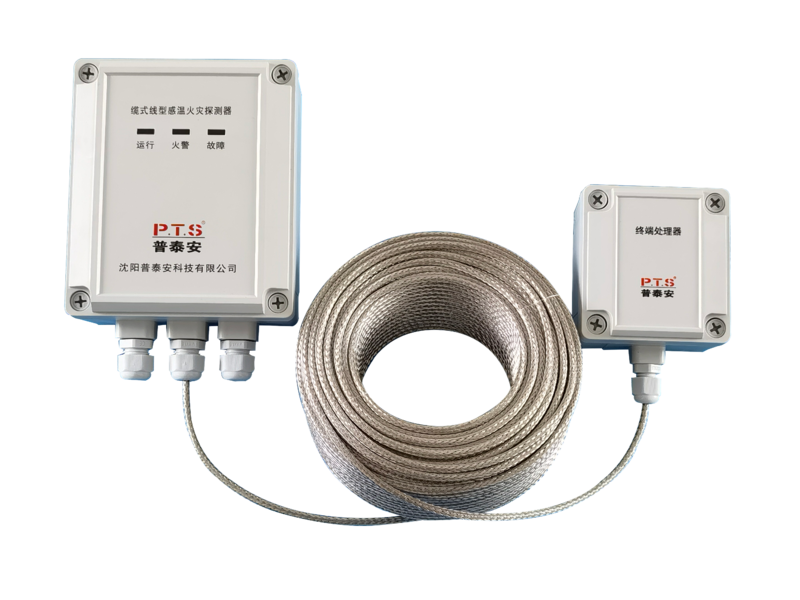

缆式线型感温火灾探测器 JTW-LCD-PTA400P/85（以下简称探测器）是沈阳普泰安科技有限公司开发的具有自主知识产权的可恢复式缆式线型差定温火灾探测器，由信号处理器、终端处理器、感温电缆三部分构成。
二，感温电缆外型结构图及说明
图 3 感温电缆结构图
JTW-LCD-PTA400P/85 感温电缆为六芯结构，结构如上图所示，其中定温端为一芯镀锌钢丝外覆红色热敏 NTC 材料，差温端为二芯镀锌铁丝外覆黄色热敏NTC 材料，包裹聚酯带后覆铝塑复合带，补偿端为二芯铜线外覆本色聚酯带绝缘层，公共端为一芯镀锌钢丝外覆黑色热敏半导体材料，六芯绞合在一起后包覆铝
塑复合带内屏蔽层，整体挤塑外护套层后覆金属编织层。
三，工作原理
当感温电缆受热时,热敏特性材料电阻率发生变化，从而导致定温端和差温端的电阻发生变化，信号处理器内置 MCU 判断此变化，并经过分析得出差温、定温报警信号。
四．安装与布线
警告：安装设备之前，请切断回路的电源并确认全部安装牢靠，且每一个连接线准确无误。
1. 安装前应首先检查信号处理器与终端处理器外壳是否完好，标识是否齐全。
2. 信号处理器有两种方式：
（1）背板安装方式（优先推荐安装）
先将两只胀管螺钉组Φ6×30 钉入固定面，然后用 GB/T 951 3.5 十字槽沉头螺钉将安装背板固定在固定面上，最后将信号处理器挂于背板上。安装示意图：
3. 信号处理器接线说明
图 6 信号处理器接线端子示意图
其中：
（1）DC24V：1，2 端或 3，4 端接 DC24V 电源，无极性连接，DC24V 可通过信号处理器内部端子进行分线。
（2）LHD CABLE：感温电缆接口，接线说明见下表：
（3）OUT1：14，15，16（NC1，COM1，NO1）端为差温火警输出端，其中 14(NC1)端为常闭端，15(COM1)端为公共端，16(NO1)端为常开端。
（4）OUT2：17，18，19（NC2，COM2，NO2）端为定温火警输出端，其中 17(NC2)端为常闭端，18(COM2)端为公共端，19(NO2)端为常开端。
（5）OUT3：11，12，13（NC3，COM3，NO3）端为故障输出端，其中 11(NC3)端为常闭端，12(COM3)端为公共端，13(NO3)端为常开端。
（6）EOL1：20，21 端为差温火警输出端 OUT1 配接的输入模块终端电阻接口。
（7）EOL2：22，23 端为定温火警输出端 OUT2 配接的输入模块终端电阻接口。
注意：本产品有如下输出端接线模式：
a. 任意火警/故障复合输出模式（配接 1 个输入模块）：需要将输入模块接入OUT1（15、16），输入模块配套的电阻接入 EOL2（22、23），OUT2（18）与 OUT1（15）相连，OUT2（19）与 OUT1（16）相连即可，其余输出端不接线，定温、差温和故障信号均通过此输入模块报出。
b. 差温火警/故障复合输出、定温火警单独输出模式（配接 2 个输入模块）：需要将差温火警的输入模块 1 接入 OUT1（15、16），输入模块 1 配套的电阻接入 EOL1（20、21），定温火警的输入模块 2 接入 OUT2（18、19）即可，其余输出端不接线，差温和故障信号通过输入模块 1 报出，定温信号通过输入
模块 2 报出。
c. 定温火警/故障复合输出、差温火警单独输出模式（配接 2 个输入模块）：需要将差温火警的输入模块 1 接入 OUT1（15、16），定温火警的输入模块 2接入 OUT2（18、19），输入模块 2 配套的电阻接入 EOL2（22、23）即可，其余输出端不接线，差温信号通过输入模块 1 报出，定温和故障信号通过输
入模块 2 报出。
d. 定温火警、差温火警、故障均单独输出（配接 3 个输入模块）：需要将差温火警的输入模块 1 接入 OUT1（15、16），定温火警的输入模块 2 接入 OUT2（18、19），故障信号的输入模块 3 接入 OUT3（常开、常闭点自由选择）即可，其余输出端不接线，差温信号通过输入模块 1 报出，定温信号通过输入
模块 2 报出，故障信号通过输入模块 3 报出。
