微探JTW-LCD-WT402差定温缆式线型感温火灾探测器

一、产品概述

1.1 产品基础信息

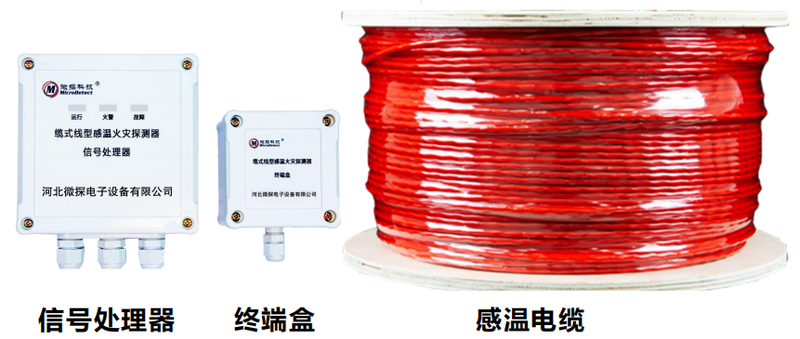

信号处理器 终端盒 感温电缆

产品属性：可恢复式差定温产品，即感温电缆不破损的情况下，感温电缆可重复使用；

报警温度：定温报警85℃；差温报警：温度变化≥10℃/min；

测温方式：接触式测温；

每套监测距离：≤250米；

产品组成：信号处理器、感温电缆、终端盒三部分；

报警原理：当感温电缆受热时，NTC热敏特性材料电阻率发生变化，从而导致两根金属导体间

阻值发生变化，信号处理器内置MCU判断此变化，当温度达到设定值时发出火灾报警信号；

报警信号输出：继电器（容量24V/2A）输出;

生产标准：国标GB16280-2014《线型感温火灾探测器》；

资质报告：消防产品检验报告，消防产品自愿性认证、IP66防护等级报告等；

主要功能：探测器用于物体、空间线型全域温度监测，具有响应高温及故障报警、输出报警信号的功能。

1.2 关键部件介绍

1.2.1 信号处理器及终端盒

信号处理器：监测感温电缆阻值变化并与火灾报警控制器主机连接。信号处理器带有火警、故

障继电器输出，既可以作为单独的一个回路也可通过输入模块与火灾报警控制器主机相连。

终端盒：接在感温电缆末端，主要功能是平衡感温电缆的信号状态。

1.2.2 感温电缆

感温电缆：温度监测的核心部件，具有高阻抗特性，其中每根金属导体外包覆的绝缘层是用一

种特殊的NTC（负温度系数）材料制成，信号处理器可以通过监测金属导体间阻值的变化来判断并

在温度超过预设值时发出报警信号。

屏蔽型感温电缆：JTW-LCD-WT402（屏蔽型）感温电缆的外金属编织结构增强了感温电缆的

抗拉伸能力，抗电磁干扰能力，适用于电磁干扰的场所。电压等级超过30KV的高压电缆，建议选用

屏蔽型感温电缆，并单端接地。
