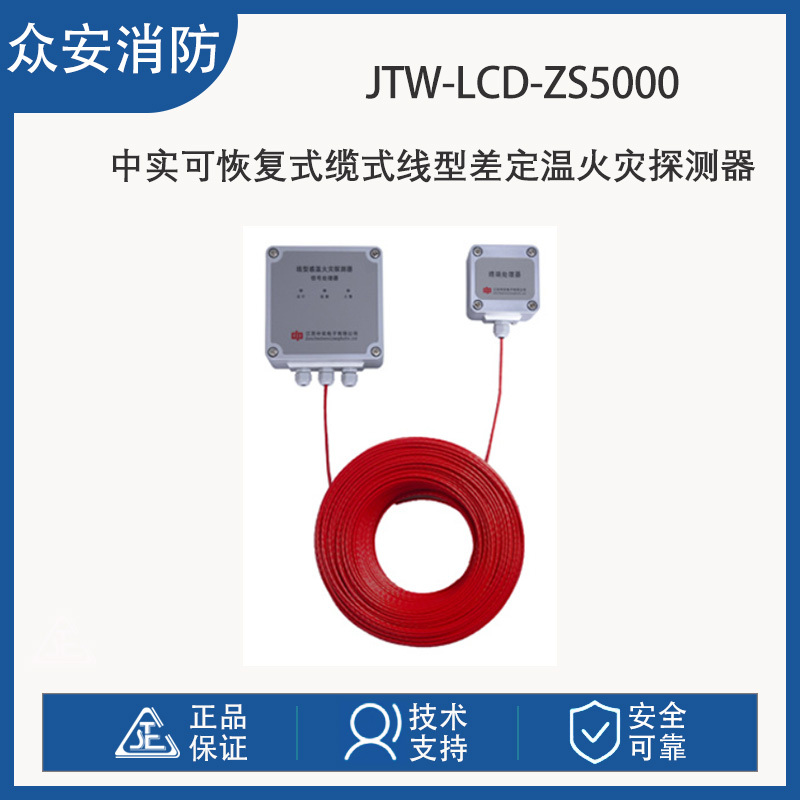

中实JTW-LCD-ZS5000可恢复式缆式线型差定温火灾探测器
可恢复式差定温85°C
JTW-LCD-ZS5000系列可恢复式缆式线型差定温火灾探测器(以下简称探测器)是我公司开发的具有独立自主知识产权的智能型线型温火灾探测器。该探测器以中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》为设计依据，产品由信号处理器、感温电缆、终端处理器三部分组成，可与国内外任何厂家的火灾报警控制器配接构成火灾自动探测报警系统，其可以广泛应用于保护以下对象:
◇电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等;
◇电力设施：配电装置、开关设备、变压器、电抗器等;
◇油品、气体、液压站、滑油库、油域、气域、燃油炉、堪气锅炉、喷(烤)漆房等;
◇皮带传输设施、运料，运料皮带、自动化生产线。
二，功能特点：
◇探测器类别：可恢复式缆式线型差定温火灾探测器;
◇探测器具有差温、定温二种火灾探测报警功能;
◇感温电缆以无氧铜合金为导体，抗腐蚀、耐老化，线缆采用缆式绞合五芯结构，内带金属屏蔽层，抗电磁干扰能力强;
◇探测器能快速响应100mm小尺寸火焰的报警功能;
◇探测器具有火警常开触点输出，故障常开、常闭触点输出;
三，技术参数：
◇工作电压：DC24V允许范国：DC20V～DC28V;
◇探测器静态监视电流小于10mA，报警电流小于20mA;
◇**使用长度150米，最小标准报警长度1米;
◇相对湿度≤96%，无凝露;
◇整体防护等级：IP68;
◇防爆等级： Ex ia [ia Ga] IIC T6 Ga;
型号 | JTW-LD-ZS4000A |
定温动作报警温度 | 85℃ |
报警响应时间 | ≤30S |
适用环境温度(等级) | -40℃~50℃(D等级) |
接线端子 | 说明 |
24V | DC24V输入(正极) |
GND | DC24V输入(负极) |
DW1 | 感温电缆(白色芯线) |
DW2 | 感温电缆(白色芯线) |
DW3 | 感温电缆(漆包线) |
DW4 | 感温电缆(漆包线) |
GZ1 | 故障继电器-与公共端常闭 |
COM | 故障继电器-公共端 |
GZ2 | 故障继电器-与公共端常开 |
HJ1 | 火警继电器-常开 |
HJ2 | 火警继电器-常开 |
四，系统配接：
