辉控JTW-LD-HK3003/85/105/138缆式线型感温火灾探测器（可恢复型）
一、概述
JTW-LD-HK3003缆式线型感温火灾探测器（以下简称探测器）报警温度为85℃/105℃/138℃的可恢复式火灾探测产品，该探测器以中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》为其主要设计依据，具有定温火灾探测报警特性。该探测器均由感温电缆、信号处理单元、终端单元组成，采用继电器无源触点方式输出，可方便地与不同厂家的火灾报警控制器配套使用，可广泛应用于冶金、电力、石化等工业场合的火灾早期探测。
二、工作原理

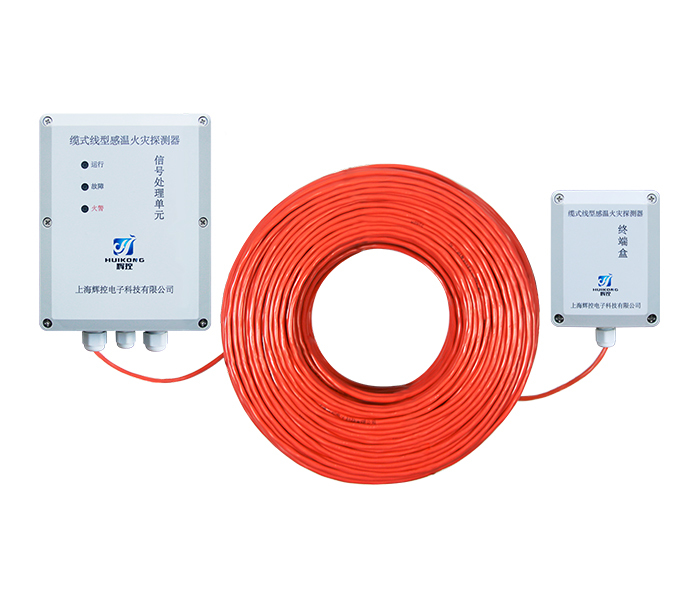

探测器由信号处理单元、感温电缆、终端单元组成。感温电缆采用两芯双绞缆式结构，其芯线采用直径为0.6mm的金属导体，金属导体的外部有感温材料，芯线之间的阻抗随其周围温度的变化而改变；信号处理单元内设信号处理电路，其中包括信号采集、信号放大转换电路、显示电路等。信号处理单元与一定长度的感温电缆和终端单元连接使用，信号处理单元对感温电缆进行连续的监视，对于异常情况造成的温度升高和断线、短路进行报警。
仅当环境温度达到或超出报警温度时电阻将呈现出急剧下降。
三、主要功能特点及技术性能
1.符合中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》的相关要求。其动作性能的受热长度为1米。
2.可恢复式。
3.具有定温报警功能：报警值为85℃/105℃/138℃.
4.**使用长度≤200m。
5.可以监视感温电缆的开路、短路故障。
6.具有火灾报警、故障报警两组独立无源继电器触点输出。
7.感温电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。
8.采用DC24V电源采用无极性隔离供电。
四、JTW-LD-HK3003缆式线型感温火灾探测器技术参数
适用环境温度：-40℃～50℃
适用环境：相对湿度≤95％，无凝露
工作电压：DC24V，无极性
**监视功耗：≤0.5 W
**报警功耗：≤0.95 W
监视电流：≤21mA/DC24V
**监视电流：≤56 mA/DC9V
报警状态电流：≤36mA/DC24V
**报警电流：≤100mA/DC9V
自恢复保险丝：200 mA
信号输出模式：
（a）无源触点输出，触点容量：1A/24VDC火警输出：继电器（报警时闭合输出故障输出：继电器转换触点输出
（b）火警复位方式：断电复位
防护等级：IP65
最长使用年限：12年
外形尺寸：
信号处理单元(长x宽x高)：171mm×135mm×60mm
终端单元(长x宽x高)：101mm×80mm×53mm
五、系统接线方式
JTW-LD-HK3003缆式线型感温火灾探测器 85℃报警动作
