辉控JTW-LD-HK8200/85/105/138缆式线型感温火灾探测器

一、概述

　　JTW-LD-HK8200/85缆式线型感温火灾探测器是一种不可恢复式火灾探测产品，该探测器以中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》为其主要设计依据，具有定温火灾探测报警特性。

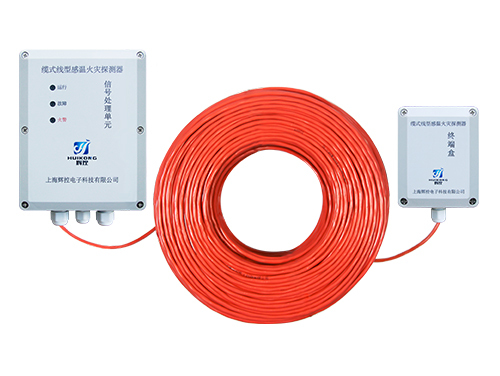

　　该探测器由感温电缆、信号处理单元、终端单元组成，采用继电器无源触点方式输出，可方便地与不同厂家的火灾报警控制器配套使用，广泛应用于冶金、电力、石化等工业场合的火灾早期探测。

二、JTW-LD-HK8200/85缆式线型感温火灾探测器功能特点

　　◎符合中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》的相关要求。其动作性能的受热长度为1米。

　　◎具有定温报警功能，定温报警阈值为85℃。

　　◎**使用长度≤300m。

　　◎具有火灾报警、故障报警两组独立无源继电器触点输出。

　　◎可以监视感温电缆的开路、短路故障。

　　◎感温电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。

　　◎不可恢复式。

　　◎电源无极性。

三、JTW-LD-HK8200/85缆式线型感温火灾探测器技术参数

型号：JTW-LD-HK8200/85

名称：缆式线型感温火灾探测器

品牌：辉控电子

报警温度：85℃±10%

适用环境温度：-40℃~50℃

相对湿度：≤95%，无凝露

工作电压：DC24V

监视电流：≤20mA

**监视电流：≤49mA

报警状态电流：≤36mA

**报警电流：≤100mA

自恢复保险丝工作电流：200mA

火警输出继电器：（报警时闭合）输出

故障输出：继电器转换触点输出

火警复位：断电复位

继电器触点容量：1A/24VDC

信号处理器尺寸：170mm×135mm×60mm

终端单元尺寸：101mm×80mm×53mm
