普泰安JTW-LD-PTA300P/85/105可恢复定温缆式线型感温探测器（屏蔽防爆）
一．概述

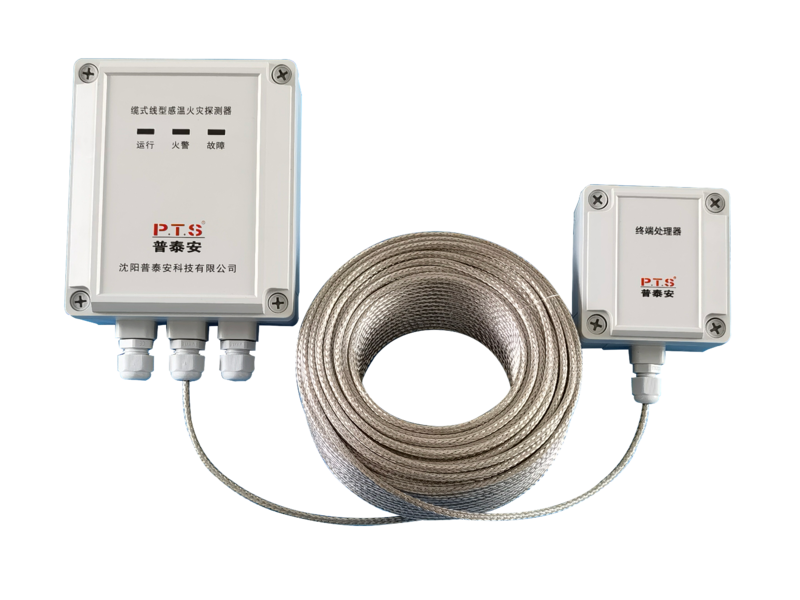

JTW-LD-PTA300P/85 缆式线型感温火灾探测器（以下简称探测器）是沈阳普泰安科技有限公司开发的具有自主知识产权的可恢复式缆式线型定温火灾探测器，由信号处理器、终端处理器、感温电缆三部分构成，可以有效的保护以下对象：
电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等；
电力设施：配电装置、开关设备、变压器、电抗器等；
油品、气体：液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等；
皮带传输设施：运煤、运料皮带，自动化生产线。
特别适用于电缆隧道内的动力电缆及控制电缆的火警早期预报，可在电厂、钢厂、轨道交通等场合使用。
二．特点
1. 感温电缆结构稳定，抗干扰性及抗拉性能强。
2. 探测器抗干扰能力强，采用良好的接地措施、隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。
3. 信号处理器外壳采用背板式安装，安装方便快捷。
三．技术特征
1. 探测器类别：缆式、定温、可恢复式、探测型
2. 工作电压：DC24V 供电范围：DC12V～DC28V
3. 静态电流≤40mA
4. 报警电流≤50mA
5. 自复熔丝**耐受电流：100mA
6. 报警温度：85℃（±10%）
7. 报警复位：RESET 按键复位或断电复位
8. 状态指示：上电稳定状态：绿色指示灯闪亮（频率约 1Hz，约 20s）
正常运行：绿色指示灯常亮
火警状态：红色指示灯常亮
故障状态：黄色指示灯常亮
9. 报警/故障继电器容量：DC24V/1A
10. 适用环境：
适用温度：-40℃～+50℃
适用湿度(相对湿度)：≤95%
11. 使用长度：≤400m
12. 信号处理器、终端处理器防护等级：IP66
13. 执行标准：GB 16280-2014
14. 信号处理器安装方式: 背板式安装或墙壁安装
15. 外型尺寸：
信号处理器外型尺寸：130.0mm×150.0mm×67.0mm
终端处理器外型尺寸：85.0mm×90.0mm×57.0mm
四．结构特征与工作原理
1. 信号处理器与终端处理器外形示意图如下：
图 1 信号处理器外型尺寸
图 2 终端处理器外型尺寸
2.感温电缆外型结构图及说明
图 3 感温电缆结构图
JTW-LD-PTA300P/85 感温电缆为二芯结构，结构如上图所示，其中一芯为公共端，另外一芯为定温线。公共端外包覆黑色热敏半导体材料，定温端外包覆红色热敏 NTC 材料。二芯绞合在一起后包覆铝塑复合带屏蔽层，整体挤塑外护套层，再外覆金属编织层。
3.工作原理
当感温电缆受热时,NTC 热敏特性材料电阻率发生变化，从而导致接入的两根金属导体间的电阻发生变化，信号处理器内置 MCU 判断此变化，当温度达到设定值时发出火灾报警信号。
五．安装与布线
警告：安装设备之前，请切断回路的电源并确认全部安装牢靠，且每一个连接线准确无误。
1. 安装前应首先检查信号处理器与终端处理器外壳是否完好，标识是否齐全。
2. 信号处理器有两种方式：
（1）背板安装方式（优先推荐安装）
先将两只胀管螺钉组Φ6×30 钉入固定面，然后用 GB/T 951 3.5 十字槽沉头螺钉将安装背板固定在固定面上，最后将信号处理器挂于背板上。安装示意图：
图 4 背板安装方式示意图
（2）直接墙壁安装方式：
3. 信号处理器接线说明
图 6 信号处理器接线端子示意图
其中：
（1）DC24V：1，2 端或 3，4 端接 DC24V 电源，无极性连接，DC24V 可通过信号处理器内部端子进行分线。
（2）LHD CABLE：感温电缆接口，接线说明见下表：
（3）FAULT（故障）：8，9，10（NO3，COM3，NC3）端为故障输出，其中 8(NO3)端为常开端，9(COM3)端为公共端，10(NC3)端为常闭端。
（4）OUT1：火警输出，11(NO1)，12(COM1)端为火警无源触点输出。
（5）OUT2：火警备用输出接口，此接口为备用接口。
（6）终端电阻 1: 15，16 端为火警输出终端电阻接入点(配套输入模块)。
（7）终端电阻 2:火警备用输出接口终端电阻接入点(配套输入模块)，此接口为备用接口。
注意：
a. 如若采取火警/故障复合输出模式，则需将输入模块接入 OUT1(11、12)处，输入模块配套的电阻接入终端电阻 1（15、16）处即可。
b. 如若采取火警、故障单独输出模式，则需将输入模块 1 接入 OUT1（11、12）处，输入模块 2 接入 FAULT(8、9、10)处即可，终端电阻 1 处无需接电阻。
c. 输出状态特别说明如下，接线时请确认与输入模块信号一致性：
4. 终端处理器接线说明：
图 7 终端处理器接线端子示意图
其中：
（1）LHD CABLE：感温电缆接口，不分极性。
5. 电源线及报警输出线布线
（1）电源线建议采用截面积≥1.5mm2的 RV 线 ，报警输出线建议采用截面积≥1.0mm2的 RV 线。
（2）电源线与报警输出线布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。
6. 感温电缆敷设布线
感温电缆常用于敷设在电缆桥架、线槽、托架（电缆隧道、电缆沟、竖井、电缆夹层）上，感温电缆的安装因使用场所不同而不同，建议敷设方法如下：
(1) 感温电缆应贴紧被保护对象，布置在被保护电缆桥架、线槽、托架的中心位置，感温电缆以正弦波的方式敷设，且相邻波峰距离不大于 1.8m。
(2) 每根电缆敷设长度应不低于 10m,并且感温电缆不应超过**使用长度，当桥架宽度大于或等于 600mm 时，应敷设两根感温电缆。
(3) 电缆桥架、线槽、托架为多层时，应逐层敷设。
(4) 每套信号处理器和终端处理器应预留至少 5m-10m 测试线，测试后切除测试部位后接入信号处理器。
(5) 信号处理器通过输入模块与控制器连接。信号处理器及终端处理器宜集中固定，以便于检修。
六．测试
：待全部设备都安装完毕后再接通电源。
1. 探测器安装结束后必须进行测试，使用过程中每年至少进行一次测试。
2. 探测器在进行测试之前，应通知有关管理部门，并对控制器进行适当处理，防止出现不期望的报警联动。
3. 测试：按住信号处理器的“FAULT TEST”按键，探测器应发出故障信号，松手后，故障信号自动恢复；按住信号处理器的“FIRE TEST”按键，探测器应发出报警信号，松手后，火警信号自动恢复。
4. 测试结束后，探测器重新上电复位，并通知有关管理部门将系统恢复正常。
5. 在测试过程中，若有不能正常使用的探测器，可先检验其连接线是否正常，然后再重新进行测试，如果仍不能通过测试，则需要返回维修。
七．使用及操作
注意：15,16 端 EOL1 处所配接的电阻为输入模块的终端电阻。
将 JTW-LD-PTA300P/85 缆式线型感温火灾探测器如上图所示连接好，打开信号处理器电源，信号处理器绿色指示灯闪亮，20 秒后信号处理器绿色指示灯常亮，信号处理器进入正常监视状态。
1.注册：打开控制器进行产品注册。
2.报警：探测器报警后通过输入模块将报警信息上传到火灾报警控制器，控制器显示此报警信息。
3.故障：探测器报故障后通过输入模块将故障信息上传到火灾报警控制器，控制器显示此故障信息。
4.复位：通过探测器上的 RESET 复位按键操作或对探测器进行手动断电复位，可以对探测器的火警或故障信息进行复位。
八．注意事项
1. 缆式线型感温火灾探测器安装前建议进行绝缘电阻测试，感温电缆线芯间绝缘电阻应大于 500M 欧姆。
2. 安装时严禁硬性折弯和扭转感温电缆。感温电缆的弯曲半径要大于 150mm，并防止护套破损，运输时应妥善包装，避免积压冲击。
3. 建议每年对缆式线型定温火灾探测器进行实体火灾测试，以确保探测器稳定可靠的运行。
