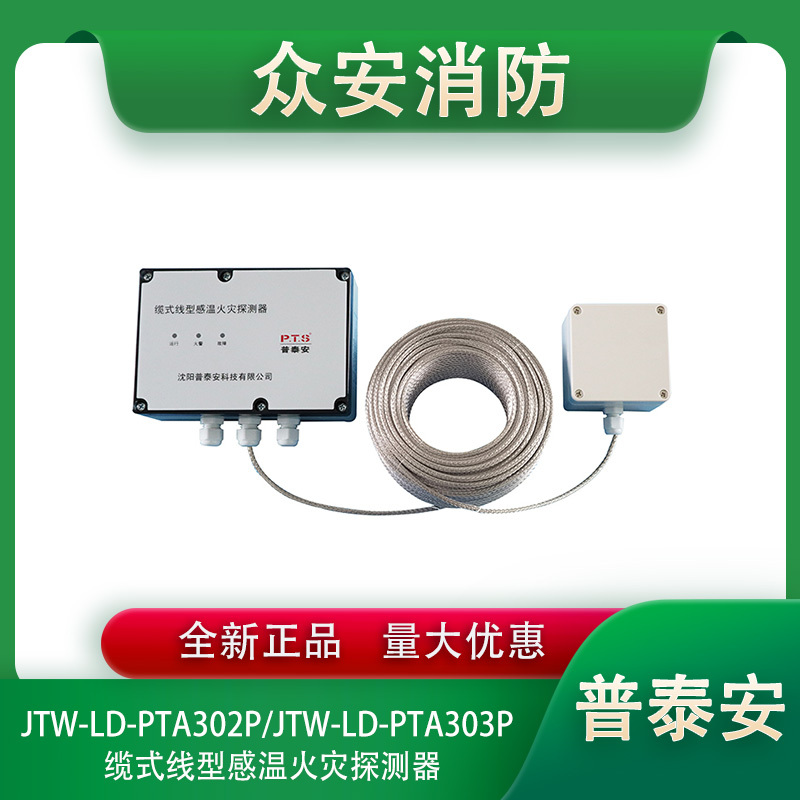

普泰安JTW-LD-PTA302定温可恢复型缆式线型感温探测器（85℃）
普泰安JTW-LD-PTA303定温可恢复型缆式线型感温探测器（105℃）
普泰安JTW-LD-PTA302P定温可恢复型缆式线型感温探测器（85℃）（屏蔽防爆型）
普泰安JTW-LD-PTA303P定温可恢复型缆式线型感温探测器（105℃）（屏蔽防爆型）
一．概述
JTW-LD-PTA302缆式线型感温火灾探测器（以下简称探测器）是沈阳普泰安科技有限公司开发的具有自主知识产权的可恢复式缆式线型定温火灾探测器，由信号处理器、终端盒、感温电缆三部分构成，可以有效的保护以下对象：
电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等；
电力设施：配电装置、开关设备、变压器、电抗器等；
油品、气体：液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等；
皮带传输设施：运煤、运料皮带，自动化生产线。
二．特点
1.感温电缆结构稳定，抗干扰性及抗拉性能强。
2.在安全温度范围内探测器报警后不损坏感温电缆，感温电缆可重复使用。
3.探测器抗干扰能力强，采用良好的接地措施、隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。
4.微机调制器外壳采用背板式安装，安装方便快捷。
三．技术特征
1.探测器类别：缆式、定温、可恢复式、探测型
2.工作电压：DC24V 允许范围：DC20V～DC28V
3.静态电流≤35mA
4.报警电流≤40mA
5.报警温度：85℃
6.报警复位：断电复位
7.状态指示：上电稳定状态：绿色指示灯闪亮（频率约1Hz）
正常运行：绿色指示灯常亮
火警 ：红色指示灯常亮
故障 ：黄色指示灯常亮
8.适用环境：
适用温度：-10℃～+50℃
适用湿度(相对湿度)：≤95%
9.使用长度：≤150m
10.外壳防护等级：IP65
11.执行标准：GB 16280-2014
12.信号处理器安装方式: 背板式安装
13.外型尺寸：
信号处理器外型尺寸：180.0mm×156.0mm×55.5mm
终端盒外型尺寸：103.0mm×83.0mm×56.0mm
四．结构特征与工作原理
1. 信号处理器与终端盒外形示意图如下：
图1 信号处理器外型尺寸
图2 终端盒外型尺寸
2.工作原理
JTW-LD-PTA302为可恢复式缆式线型定温火灾探测器，感温电缆结构为两根包覆NTC热敏特性材料的金属导体相互绞合在一起，当感温电缆受热时,NTC热敏特性材料电阻率发生变化，从而导致两根金属导体间的电阻发生变化；信号处理器内置MCU判断此变化，当温度达到设定值时发出火灾报警信号。
五．安装与布线
1.接线
信号处理器接线端子示意图如图3所示：
图3 信号处理器接线端子示意图
其中：
（1）DY1、DY2：接DC24V电源，无极性连接。
（2）A、B：接感温电缆，其中A接感温电缆红色线（外带丝网），B接感温
电缆黑色线。
（3）FIRE1：火警/故障/正常 继电器触点复合输出
（4）Terminal1:电阻接入点(配套输入模块)
（5）FAULT：故障输出，其中COM2为公共端，NC2为常闭端，NO2为常开端。
终端盒接线端子示意图如图4所示：
图4 终端盒接线端子示意图
其中：其中A、B接感温电缆，不分极性。
2. 布线
电源线建议采用RV软线，截面积≥2.5mm2 ，报警输出线建议采用RVS型双绞线，截面积≥1.0mm2。
六．测试
1.探测器安装结束后或在使用过程中至少每年都必须进行测试。
2.探测器在进行测试之前，应通知有关管理部门，并对控制器进行适当处理，防止出现不期望的报警联动。
3.测试：在正常情况下，短接终端盒的“FAULT TEST”测试插针，探测器应发出故障信号，断开短接插针后，故障信号自动恢复；短接终端盒的“FIRE TEST”测试插针，探测器应发出报警信号。
4.测试结束后，探测器重新上电复位，并通知有关管理部门系统恢复正常。
5.在测试过程中不合格的探测器检验其连接线是否正常，然后再进行测试，如仍不能通过测试，则应返回维修。
七．使用及操作
当系统布线、安装完毕，打开信号处理器电源，信号处理器绿色指示灯闪亮，1分钟后信号处理器绿色指示灯常亮，信号处理器进入正常监视状态。
八．应用方法
探测器可以接入火灾报警控制系统中，应用方法如图5所示.
图5.感温电缆与控制器系统配接图
备注：Terminal处所配接的电阻为输入模块的终端的电阻。
九．注意事项
1.缆式线型感温火灾探测器安装前建议进行绝缘电阻测试，感温电缆线芯间绝缘电阻应大于200M欧姆。
2.安装时严禁硬性折弯和扭转感温电缆。感温电缆的弯曲半径要大于150mm，并防止护套破损，运输时应妥善包装，避免积压冲击。
3.建议每年对缆式线型定温火灾探测器进行实体火灾测试，以确保探测器稳定可靠的运行。
