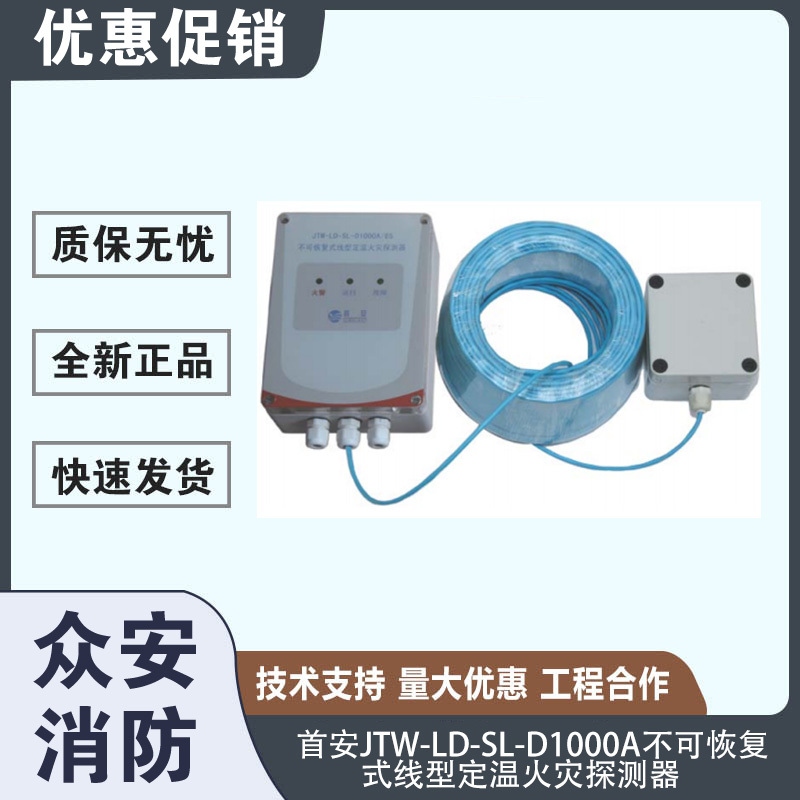

首安JTW-LD-SL-D1000A不可恢复式线型定温火灾探测器
1.1 概述
JTW-LD-SL-D1000A 火灾探测器是一种新型的不可恢复式线型定温火灾探测器，该探测器由转换盒、传感电缆、终端盒三部分组成，报警温度分为 85℃、105℃,有普通型、本安型（ExiaⅡCT6）。传感电缆为两芯缆式绞合金属屏蔽型结构。探测器采用继电器无源触点方式输出，可方便地与其它厂家的火灾报警控制器配套使用，广泛应用于电缆廊道、油库等工业场合。
1.2 功能特点
(1) 符合国家标准 GB16280-2005《线型感温火灾探测器》及 1 号修改单的相关要求。
(2) 灵敏度高，最小报警受热长度为 1 米，**使用长度为 200 米。
(3) 具有定温报警功能，额定报警温度分为 85℃、105℃两个等级。
(4) 可以监视传感电缆的开路、短路故障。
(5) 具有火灾报警、故障报警两组独立无源继电器触点输出。
(6) 传感电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。
1.3 技术参数
(1) 探测器使用环境温度：-10℃～50℃。
(2) 传感电缆最高使用环境温度：
a. 报警温度 85℃，对应最高使用环境温度 60℃；
b. 报警温度 105℃，对应最高使用环境温度 75℃。
(3) 使用环境相对湿度：≤95％，无凝露。
(4) 工作电压：DC24V±20％。
(5) 静态监视电流：≤20mA。
(6) 报警状态电流：≤30mA。
(7) 继电器触点容量：1A/24VDC，0.3A/220VAC。
1.4 系统接线方式
(1) 外形尺寸及安装示意图
(2) 接线端子说明
a. 转换盒接线端子说明
●端子 1-4： DC24V 电源端子, 端子 1、2 为供电电源 DC24V 的正极，端子 3、4 为供电电源 DC24V 的负极；
●端子 5-6：火灾报警继电器（报警时闭合）输出；
●端子 7-8：故障报警继电器（故障时断开）输出；
●端子 9-10：传感电缆接入端子，传感电缆包有铝包带的芯线接端子 D+，另一芯线接端子D-；
●端子 10-14：备用。
b. 终端盒接线端子说明
终端盒接线端子 D+、D-分别通过传感电缆的导体与转换盒的接线端子对应连接。
c. 接线方式
与火灾报警控制系统配套使用时，可通过其输入（监视）模块，将线型感温火灾探测器的报警信号接入系统，其接线方式见下图。
1.5 应用场所
(1) 电缆隧道（廊道）、电缆夹层、电气地下室、电缆竖井、电缆桥架等电缆类场所。
(2) 油库、液压站、油管廊等油类场所。
(3) 各种皮带输送装置。
(4) 配电装置、开关设备、变压器等。
(5) 控制室、计算机室的夹层、闷顶内、地板下及重要设施隐蔽处等。
(6) 公路隧道、地铁等交通隧道。
(7) 石化或化学储存和生产区域、化学品工厂、酒库、仓库及货架库等。
1.6 探测器安装
(1) 传感电缆安装要求
a. 传感电缆应以连续的无抽头或无分支的连接布线方式安装，并严格按照设计要求进行施工, 如确需中间接头时，必须使用专用的感温电缆中间接线盒；
b. 传感电缆可以采用直线式、缠绕式或正弦波式敷设，为提高探测灵敏度尽量采用与被保护对象的接触式安装，安装时宜采用专用夹具；
c. 传感电缆安装过程中要求避免重力挤压冲击；
d. 安装时严禁硬性弯曲（弯曲半径要大于 0.2m）、扭转传感电缆；
e. 传感电缆安装完毕后，应没有破损、划伤等现象，确保防水性能，并测量绝缘状况良好；
f. 严禁在温度超过最高使用环境温度的环境中使用该传感电缆。
(2) 转换盒与终端盒的安装
a. 转换盒安装在室内时，应将其固定在现场附近的墙壁上或金属框架上；采用集中安装的原则，距地高度应在 1.5m 左右；
b. 转换盒安装在室外时，应有外罩防雨箱；
c. 转换盒应安装在明显便于观察、维护的位置，并设醒目标志牌；
d. 安装转换盒、终端盒时，必须保证盒体的密封性能，以保证达到探测器各部分的防护等级。否则，将使探测器可靠性下降，降低探测器的性能，并导致探测器误报火警或故障情况的发生；
e. JTW-LD-SL-D1000/85不可恢复式线型定温火灾探测器为通过UL认证产品,该产品仅有传感电路，没有转换盒和终端盒，为短路报火警方式，仅满足 UL 标准，不满足中国国家标准！
