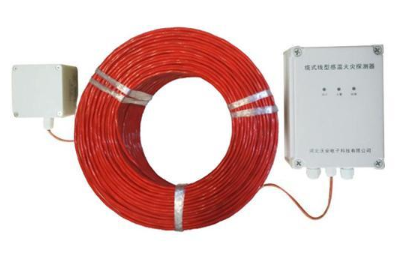

沃安JTW-LD-W302缆式线型感温火灾探测器

一、功能特点及技术性能

　　1.满足国家标准GB16280-2014《线型感温火灾探测器》的相关要求。其动作性能的受热长度为1m。

　　2.具有定温报警功能，定温报警阈值为85℃(±8.5℃)。

　　3.**使用长度为200m。

　　4.具有火灾报警、故障报警两组独立无源继电器触点输出。

　　5.可以监视传感电缆的开路、短路故障。

　　6.传感电缆具有可恢复功能。

　　7.传感电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。

二、外形尺寸

JTW-LD-W302缆式线型感温火灾探测器

三、JTW-LD-W302缆式线型感温火灾探测器接线方式

　　与火灾报警控制系统配套使用时，可通过其输入（监视）模块，将线型感温探测器的报警信号接入系统，其接线方式见下图

JTW-LD-W302缆式线型感温火灾探测器

四、JTW-LD-W302缆式线型感温火灾探测器信号处理单元显示状态说明

　　1.在正常监视状态下，信号处理单元运行LED指示灯（绿色）常亮。

　　2.当故障LED指示灯（黄色）点亮时，表示探测器传感电缆存在开路或短路故障。

　　3.当火灾报警LED指示灯（红色）点亮时，表示探测器保护区域内温度异常，已经达到规定的定温报警阈值，系统处于火灾报警状态。
