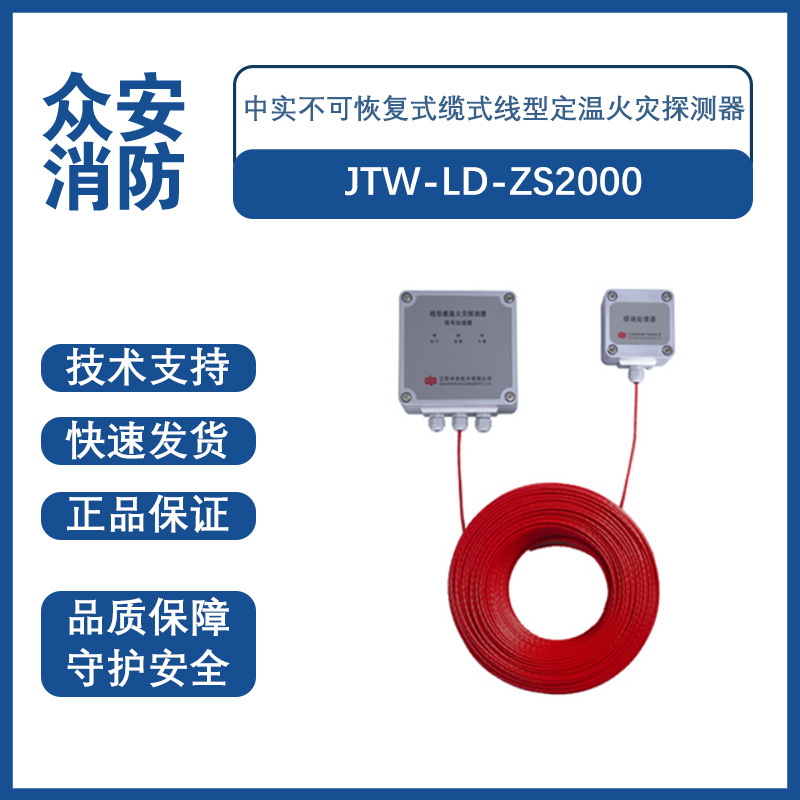

中实JTW-LD-ZS2000不可恢复式缆式线型定温火灾探测器

一，产品概述：

       JTW-LD-ZS2000系列不可恢复式缆式线型定温火灾探测器(以下简称探测器)是我公司开发的具有独立自主知识产权的智能型线感温火灾探测器。该探测器以中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》为设计依据，产品由信号处理器、感温电缆、终端处理器三部分组成，可与国内外任何厂家的火灾报警控制器配接构成火灾自动探测报警系统，其可以广泛应用于保护以下对象:

◇电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等;

◇电力设施：配电装置、开关设备、变压器、电抗器等;

◇油品、气体、液压站、滑油库、油域、气域、燃油炉、堪气锅炉、喷(烤)漆房等;

◇皮带传输设施、运料，运料皮带、自动化生产线。

二，功能特点：

◇探测器类别：不可恢复式缆式线型定温火灾探测器;

◇探测器具有短路、断路报故障功能;

◇感温电缆以镀锌合金丝为导体，抗腐蚀、耐老化，线缆采用缆式绞合四芯结构，内带金属屏蔽层，抗电磁干扰能力强;

◇探测器能快速响应100mm小尺寸火焰的报警功能;

◇探测器具有火警常开触点输出，故障常开、常闭触点输出;

三，技术参数：

◇型号：JTW-LD-ZS2000-85

◇定温动作报警温度：85℃

◇报警响应时间：≤30S

◇适用环境温度(等级)：-40℃~50℃(D等级)

◇工作电压：DC24V 允许范围：DC20V～DC28V;

◇探测器静态监视电流小于10mA，报警电流小于20mA;

◇**使用长度200米，最小标准报警长度1米;

◇相对湿度≤96%, 无凝露;

◇整体防护等级：IP68;

◇防爆等级：Ex ia [ia Ga] IIC T6 Ga;

四，接线端子示意图：

五，接线示意图：
