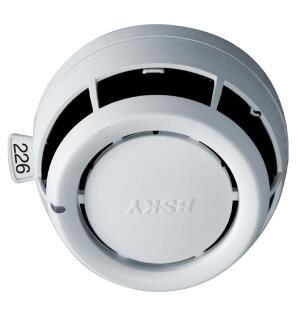

蓝天JTW-ZD-BS10点型感温火灾探测器(船用)

一，特性

1、内置感温头

2、内置报警用的发光二极管

3、本探测器设计为满足A2等级

4、抗环境干扰和电磁干扰能力强

5、设计满足主要船级社的要求

二，应用

       JTW-ZD-BS10型点型感温火灾探测器用于探测火灾发生时环境温度的升高，此感温探测器可以用JB-QBC-BS10型固定式探火和失火报警系统，当需要更高的防护等级时,此感温探测器需安装在有两个填料函的探测器防水底座上。防护等级可达IP44。本感温探测器一般用于感烟探测器不易探测或容易引起误报的场合，例如：厨房，洗澡间，锅炉房等处。

三，探测原理通过使用探测器上的热敏电阻测量环境温度，报警温度参考下表1

四，技术参数

工作电压：DC18~26V

功耗

静态：≤0.35mA

报警状态：≤1.5mA

给外部指示灯提供的电流：≤1.2mA

执行标准：EN54/5

材料：ABS

颜色：白灰

**应用范围：参考表1

工作温度：-25℃~+70℃

相对湿度（无冷凝）：≤95%

尺寸：Ф100×38mm

重量：约110克

防护等级：IP44（含防水底座）

五，外形尺寸图：

六，连接线

L1：回路中的线路1，无极性。

L2：回路中的线路2，无极性。当需要连接远程指示灯时，将其连接在DB-BS10底座上的R+/R-端子上，如下图：
