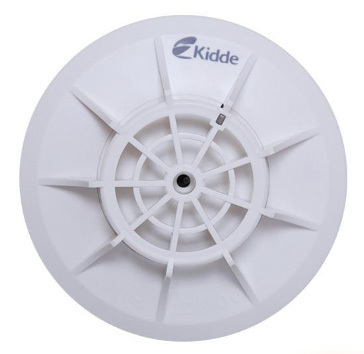

Kidde凯德JTW-ZDM-GS8020点型感温火灾探测器

一，简介

      JTW-ZDM-GS8020点型感温火灾探测器具备温度传感器可以监测火灾，探测器中的温度传感器可以监测外界环境温度，探测器通过分析温度传感器的数据决定是否发出火灾报警信号。

二，性能说明

1、指示灯：

正常：红色闪亮或不亮。不亮或闪亮以及闪亮周期均可设置。

报警：红色常亮。

2、地址码设定：可通过手持编码器现场设定地址码。

3、报警输出：报警输出功能可设置为禁止或使能。

设置为禁止时，当探测器报警时，输出端口无报警输出（配接远程灯时远程指示灯一直熄灭）。设置为使能时可配接远程指示灯。出厂默认为禁止状态。

4、故障自诊断：探测器可自我诊断传感器故障，当报警输出使能时，可诊断输出端口短路或断路故障，并向控制器传递故障信号。

地址码、指示灯闪亮周期、报警端口使能均可通过手持编码器GS8110B或者JB-TBZ-GS8000控制器设置，具体参数设置说明如下见表1，具体操作方法请参见GS8110B编码器说明书或者JB-TBZ-GS8000控制器说明书。

表1

接线与布线

探测器端子如图1所示：

端子 “Z1”、“Z2”：接JB-TBZ-GS8000控制器总线，无极性。

端子 “S+”、“S-”：报警输出，S+为正极，S-为负极，可配接远程指示灯,接线方式见图2

布线要求：均推荐使用截面积在1.0mm2 ~ 2.1mm2的防火电缆，穿金属管或阻燃管敷设，但必须符合当地安装规范。建议报警输出接线采用不同颜色线区分极性。

配接定位底座请参考GS-802底座使用说明书（P/N   30310415）

配接远程指示灯请参考GS-DL 远程指示灯使用说明书（P/N 30305907 V1.05）

三，安装

       探测器可用于顶棚或者侧墙安装，具体安装要求请参照H系列探测器应用说明书(30310634   Ver.1.03)。

1 探测器安装。

       首先将底座根据需求安装于顶棚或侧墙上（见图3）。将定位底座安装牢固后，将探测器底部上的对位标识C对准定位底座A处，将探测器顺时针旋转到定位底座B处即可安装好探测器（标识位置如图4所示）。

测试

请确定已正确安装探测器并已给探测器供电。

      测试前应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的联动报警。所有探测器在安装后及使用过程中应定期进行测试，测试方法应满足当地管理机构的要求。探测器测试方法如下：

使用一个1000-1500瓦的电吹风机来测试热传感器。将热源正对热传感器，为了避免损坏塑料外壳，保持热源与热传感器的距离约12英寸。如果探测器测试失败，请更换。

测试结束后，请复位探测器，并通知有关管理部门系统恢复正常。

四，维护保养

1.   探测器应在即将调试前方可安装，在安装前应妥善保管；并应采取相应的防尘、防潮、防腐蚀措施。

2.   探测器应注意防尘，防尘罩必须在工程正式投入使用后方可摘下，否则不能正常报警。

3.   每半年应进行一次模拟火警试验，测试探测器是否工作正常。

4.   探测器在进行模拟火灾测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作，同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。

注意事项

1.此探测器在没有电源的情况下不能工作。由于火灾经常引起电源中断，我们建议您与防火专家商讨进一步防火措施

2.在热量不能到达探测器的场合下此探测器不能感应到火灾。例如：火灾产生的热量在墙里，在屋顶上、在关门的门的另一侧等。

3.该感温探测器本身不能保护人生命安全，应配合使用离子或光电感烟探测器。

4.该探测器不对氧气浓度、烟雾、有毒气体、火焰进行监测。该探测器只是完整消防系统的一部分。

5.探测器底座应安装牢固，其导线连接必须可靠。

6.在可能产生阴燃火的场所，不宜选用感温探测器。

7.探测器仅能与探测器或控制器说明书中指定的控制设备配套使用，否则系统可能会无法正常运行。

五，技术参数

工作电压总线：24V(16V~28V)

监视电流：≤0.3mA

报警电流：

≤1.3mA（报警输出禁止）

≤4.5mA（报警输出使能）

报警输出：周期为0.7S, 占空比为1/3，

电压范围：13V~25V

报警灯：正常时闪亮或不亮（可设），报警时常亮

远程指示灯：正常时不亮，报警时闪亮，周期0.7S

兼容的底座：标准底座：GS-802

编码方式：电子编码方式

编码范围：占用一个总线编码点，编码范围可在1～252之间任意设定

报警温度：135℉(57.2℃)

升温速率：15℉/min (8.3℃/min)

**间距：50 ft. (15.2 m)

类别：A2R

标准：GB4716-2005   UL521

UL温度范围：32℉(0℃)～100℉(37.8℃)    0~95%，无结露

应用温度范围：14°F (-10°C) - 122°F (+50°C)    0~95%，无结露
