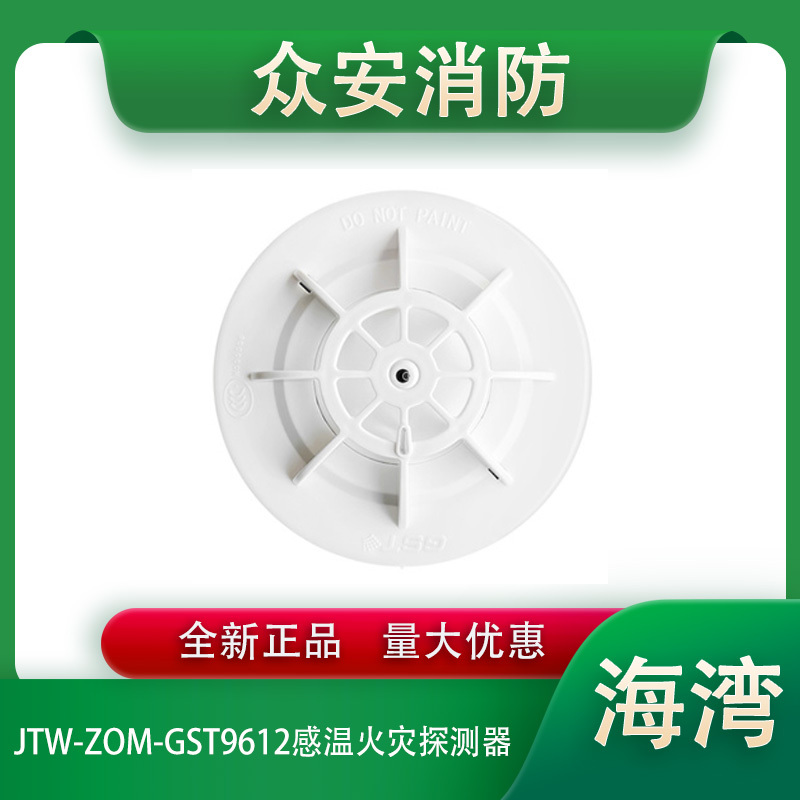

海湾JTW-ZOM-GST9612点型感温火灾探测器

一，特点

JTW-ZOM-GST9612型点型感温火灾探测器是我公司推出的最新产品。在保留JTW-ZCD-G3N型点型感温火灾探测器功能的基础上，具有以下特点：

（1） 专业造型设计，超薄型；

（2） 超大指示灯指示，360度范围可见；

（3） 具有溢水孔设计，防止积水渗漏；

（4） 在线电子编码；

（5） 支持数字化总线。

二，主要技术指标

   （1）探测器类别：A1R

   （2）工作电压：总线24V

   （3）监视电流≤0.8mA

   （4）报警电流≤1.8mA

   （5）报警确认灯：红色，巡检时闪烁，报警时常亮

   （6）使用环境：温度：-10℃～+50℃     相对湿度≤95%，不结露

   （7）编码方式：十进制电子编码

   （8）外壳防护等级：IP33

   （9）外形尺寸：直径：100mm，高：51.3mm(带底座)

三，保护面积

当空间高度小于8m时，一个探测器的保护面积，对一般保护现场而言为20m2～30m2。具体设计参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

四，结构特征、安装与布线

探测器的外形结构示意图如图1- 8：

海湾JTW-ZOM-GST9612点型感温火灾探测器外形尺寸图

图1- 8

探测器安装方式示意图如图1- 9所示，接线盒可采用86H50型标准预埋盒。

86H50型标准预埋盒外形尺寸图

图1- 9

DZX-01型定位底座示意图如图1- 10：

DZX-01型定位底座示意图

图1- 10

底座上有两个带数字标识的接线端子，安装时先将底座用两个螺钉固定，然后将探测器总线分别接在接线端子1、3上（不分极性）。

探测器与底座上均有定位凸棱，使探测器具有**的安装位置。待底座安装牢固后，将探测器底部的凸棱C对准底座凸棱A处，顺时针旋转至凸棱B处，即可将探测器安装在底座上。

布线要求：探测器二总线宜选用截面积≥1.0mm2的阻燃RVS双绞线，穿金属管或阻燃管敷设。
