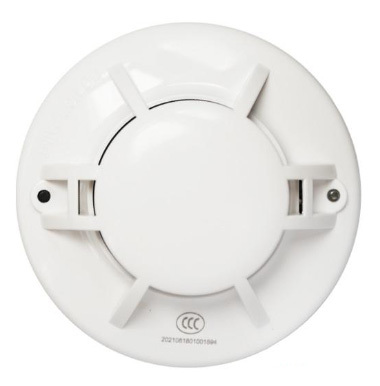

睿施JTW-ZOM-RS311点型感温火灾探测器（开关量输出）
一、概述
JTW-ZOM-RS311点型感温火灾探测器具有特殊设计的抗EMC能力、性能稳定可靠，适用于轨道交通、通信基站、商场、仓库、电机房、配电柜、储能柜等民用及工业场所的温度检测报警。探测器具有灵敏度高、稳定可靠、耗电小、美观耐用、使用方便等特点，可与消防、安防系统配套使用。
二、JTW-ZOM-RS311点型感温火灾探测器工作原理
探测器采用负温度系数的热敏电阻作为传感器，利用热敏电阻对环境温度敏感的特性来获取环境温度信息。内部电路将该信息转换为电压信号后传送到单片机，单片机通过内置的智能算法对信号进行分析处理，同时判断当前是否处于火警或故障状态。
三、JTW-ZOM-RS311点型感温火灾探测器技术参数
工作电压：9~32VDC
工作电流：静态电流≤0.5mA，报警电流≤50mA
指示灯：监视时闪烁，报警时常亮
工作温度：-40℃~+85℃
相对湿度：≤95%RH（不凝露）
报警温度等级：A2R
外形尺寸：Φ102*55mm
继电器触点：输出容量1A@30VDC
报警音响80db/1m
外壳材料及颜色：ABS,白色
接线端子材料：铜镀镍，不锈钢
执行标准：GB4716-2005
四、JTW-ZOM-RS311点型感温火灾探测器继电器输出选择
探测器可以选择继电器常开或常闭触点输出方式，选择方法见图。出厂默认为常开方式。
常开方式NO：探测器正常监视时COM和NO/C端子是开路的，报警时闭合。
常闭方式NC：探测器正常监视时COM和NO/C端子是闭合的，报警时开路。探测器内部PCB上有个JP1三针插针，通过短路跳线器选择继电器的输出方式，具体选择方法如下：
JTW-ZOM-RS311点型感温火灾探测器继电器输出选择
探测器继电器输出选择示意图
五、JTW-ZOM-RS311点型感温火灾探测器接线图
