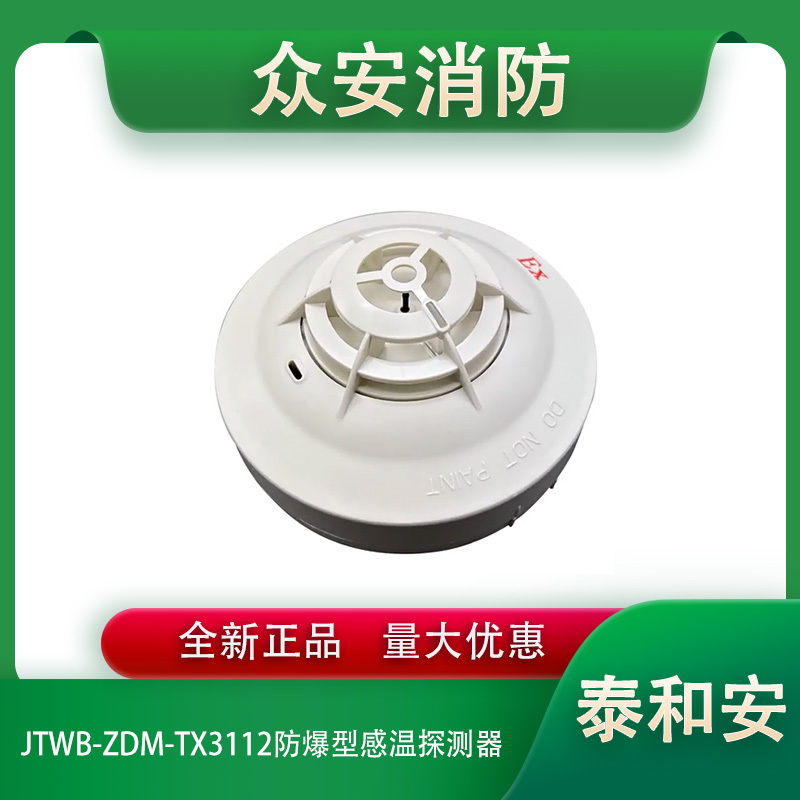

泰和安JTWB-ZDM-TX3112本安防爆型感温火灾探测器(编码型)

2.1产品特点

1)无极性二线制总线

2)采用高度集成的处理芯片，内置高压通讯功能

3)低监视电流和报警电流

4)采用高灵敏度热敏元件提高了探测器对温度变化的响应速度

2.2技术参数

探测器类别：A2R

工作电压：脉冲15~28V

工作电流

总线静态电流：≤0.35mA

总线报警电流：≤0.55mA

安全栅参数：Uo=22V，Io=109mA，Po=0.60W，Co=0.12uF，Lo=2.0mH

防爆标志：ExibIICT6Gb

防爆合格证号：CNEx20.0063X

感温探测器状态指示

正常监视状态：LED灯周期性地闪亮

火警状态：LED灯常亮

故障状态：LED灯常灭

使用环境

温度：-20℃～55℃   相对湿度≤95％RH，不凝露

大气压力：86kPa～106kPa

外壳防护等级：IP23

颜色：米黄色

重量：约68g

执行标准：GB3836.1-2010、GB3836.4-2010、GB4715-2005

2.3结构特征

探测器的外形尺寸及安装尺寸示意图如图2-1、图2-2所示

2.4安装方式

警告：安装感烟探测器之前，请将控制器关机或断开该回路电源，并确认全部底座已安装牢靠。安装应符合《GB/T3836.15-2017》的有关要求。

探测器安装示意图如图2-3所示

预埋盒可采用86H50型标准预埋盒；安装时将感温探测器上的突起标识对准底座上的突起标识，轻轻按顺时针方向旋转，即可将感温探测器安装在底座上，底座采用串联方式连接。底座所用材料为**抗静电ABS材料。

2.5接线方法

接线方式如图2-4所示：

注：探测器必须与TX3400隔离式安全栅配接使用，防爆标志：ExibIICT6Gb，TX6401齐纳式安全栅参数为：Uo=28V，Io=93mA，Po=0.65W，Co=0.083uF，Lo=4.2mH。

2.6布线要求

布线电缆应选用截面积≥1.0mm2的本安电缆，且电缆间的分布电容不得大于0.12μF，分布电感不得大于2.0mH。本质安全电路电缆和非本质安全电路电缆应分开布线，并保持一定距离（至少为50mm），应采用不同颜色的线进行区别；接线与探测器底座端子连接处应做密封处理（无裸露铜线）。穿金属管（线槽）或阻燃PVC管敷设。本安电缆的长度应按如下方法进行计算：计算本安电缆长度应验算电缆的分布电容和分布电感值是否满足要求。通常电缆分布参数按集中参数考虑，其值与电缆长度成正比，即Cc≤Co–Ci，Lc≤Lo–Li式中，Co、Lo——关联设备给出的**外部允许电容和电感量；Ci、Li——本安设备内部**等效电容和电感量；Cc、Lc——允许电缆的**分布电容和电感量。

2.7注意事项

JTWB-ZDM-TX3112点型感温火灾探测器与TX3400隔离式安全栅配套使用。
