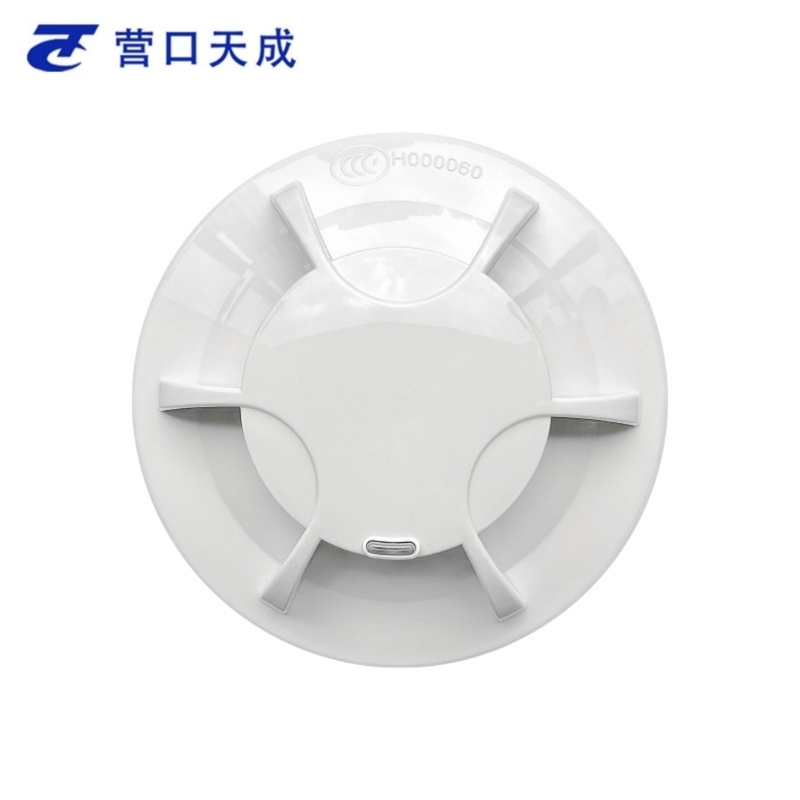

营口天成JTY-GM-TC5131点型光电感烟火灾探测器

一、概述

　　本探测器采用红外线散射原理探测火灾，在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于散射作用，使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号。为减少干扰及降低功耗，发射电路采用脉冲方式工作，可提高发射管使用寿命。通过二总线与火灾报警控制器通讯。

二、功能特点

　　地址编码可由电子编码器事先写入，工程调试简便可靠。

　　单片机实时采样处理数据。

　　具有漂移补偿功能及烟室故障检测功能。

　　无极性二总线信号。

三、JTY-GM-TC5131点型光电感烟火灾探测器技术参数

型号：JTY-GM-TC5131

名称：点型光电感烟火灾探测器

品牌：天成消防

信号总线电压：总线24V 允许范围：17V～28V

工作电流：监视电流≤0.3mA；报警电流≤0.8mA

指示灯：红色，巡检时闪烁，报警时常亮

编码方式：电子编码（编码范围为1～255）

线制：无极性信号二总线

使用环境：温度-10℃～+55℃

相对湿度：≤95%，不凝露

外形尺寸：直径100mm×高51mm（带底座）

执行标准：GB 4715-2005

四、JTY-GM-TC5131点型光电感烟火灾探测器接线图
